Carlo Gavazzi VC11RT92410M – Füllstandssensor 24 V AC/DC, Einschaltverzögerung

SKU: ART-K22-A3
(0)
Nur noch 5 übrig
Nur noch wenige verfügbar – jetzt bestellen!
✓ Kapazitive Füllstandserkennung – feste, flüssige und granulierte Stoffe
✓ Betrieb mit 24 V AC/DC – ideal für SPS- und Kleinspannungsanlagen
✓ Schaltabstand 4–12 mm, Ansprechverzögerung 1 s bis 10 min einstellbar
129,95 € inkl. MwSt.
Versandkosten: 5,95 € (DE) · Gratis ab 199 €
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
0.275 kg
Versandfertig in 3–5 Werktagen · Lieferung ca. 11.06. – 17.06.
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Sie brauchen Hilfe? Wir sind für Sie da.

E-Mail (+49) 0156 78 71 32 66

Für die Füllstandsüberwachung in Futtersilos und Futterlinien an 24-V-Steuerspannung ist der Carlo Gavazzi VC11RT92410M die passende Wahl. Der kapazitive Näherungsschalter erkennt laut Hersteller feste, flüssige und granulierte Stoffe wie Weizen, Futtermittel oder Flüssigkeiten und ist für den Einsatz in landwirtschaftlichen Bereichen ausgelegt. Der Schaltabstand lässt sich stufenlos zwischen 4 und 12 mm einstellen. Nach Aktivierung des Sensors startet die einstellbare Ansprechverzögerung zwischen 1 Sekunde und 10 Minuten, bevor das Relais in Ruhestellung wechselt – so werden kurzzeitige Materialbewegungen in der Linie nicht als dauerhafter Füllstand interpretiert. Der Relaisausgang mit Wechslerkontakt schaltet Lasten mit bis zu 2 A bei 240 V AC direkt. Mit 24 V AC/DC-Versorgung eignet sich diese Variante besonders für die Einbindung in bestehende Kleinspannungs-Steuerungen und SPS-Umgebungen. Das zylindrische Polyestergehäuse (Ø 32 × 101 mm) mit Schutzart IP67 nach IEC 60529 wird über einen PG-36-Flansch nicht bündig montiert.
  • Installation und Inbetriebnahme ausschließlich durch qualifiziertes Elektrofachpersonal gemäß geltender Normen (z. B. DIN VDE 0100).
  • Vor allen Arbeiten am Sensor die Spannungsversorgung allpolig freischalten und gegen Wiedereinschalten sichern.
  • Die maximale Schaltleistung von 2 A bei 240 V AC am Relaisausgang darf nicht überschritten werden. Die Versorgungsspannung (24 V AC/DC) und die geschaltete Lastspannung am Relaisausgang sind unabhängig voneinander.
  • Bei Montage durch eine Kesselwand ist ein Mindestabstand von 10 mm zu beachten (siehe Herstellerdatenblatt).
  • Bei induktiven Lasten wird herstellerseitig ein R-C-Glied über die Last empfohlen (Beispiel: 100 Ω / 100 nF).
  • Betrieb ausschließlich innerhalb des zulässigen Temperaturbereichs von −20 °C bis +70 °C.
  • Nicht geeignet für den Einsatz in explosionsgefährdeten Bereichen (Ex-Zonen).
  • Der Sensor ist ausschließlich für kapazitive Füllstands- und Näherungserkennung bestimmt. Eine abweichende Verwendung ist nicht zulässig.
  • Herstellerangaben laut Datenblatt sind verbindlich einzuhalten.
  • Typ Kapazitiver Sensor
  • Sensorprinzip Kapazitiv
  • Funktion Füllstandsgrenzschalter
  • Erfassbare Medien Feststoffe, Flüssigkeiten, Granulate
  • Schaltabstand 4–12 mm, einstellbar
  • Hysterese 1,5 mm bei 7 mm Schaltabstand
  • Schaltfrequenz 1 Hz
  • Verzögerungstyp Ansprechverzögerung (Einschaltverzögerung)
  • Verzögerungsbereich 1 s – 10 min, einstellbar
  • Betriebsspannung 24 V AC/DC, 47–63 Hz (bei AC-Betrieb)
  • Leistungsaufnahme max. 1,5 W
  • Ausgangssignal Relais SPDT (Wechsler NO+NC)
  • Schaltleistung 2 A / 240 V AC
  • Ausgangsanzeige LED gelb
  • Anschlussart Festkabel PVC, 2 m, 5 × 0,75 mm²
  • Gehäusemaße Ø 32 × 101 mm
  • Gehäusematerial Polyester
  • Montageart Nicht bündig, PG-36-Flansch
  • Schutzart IP67 nach IEC 60529
  • Betriebstemperatur −20 °C bis +70 °C
  • Lagertemperatur −40 °C bis +85 °C
  • Zulassungen CE

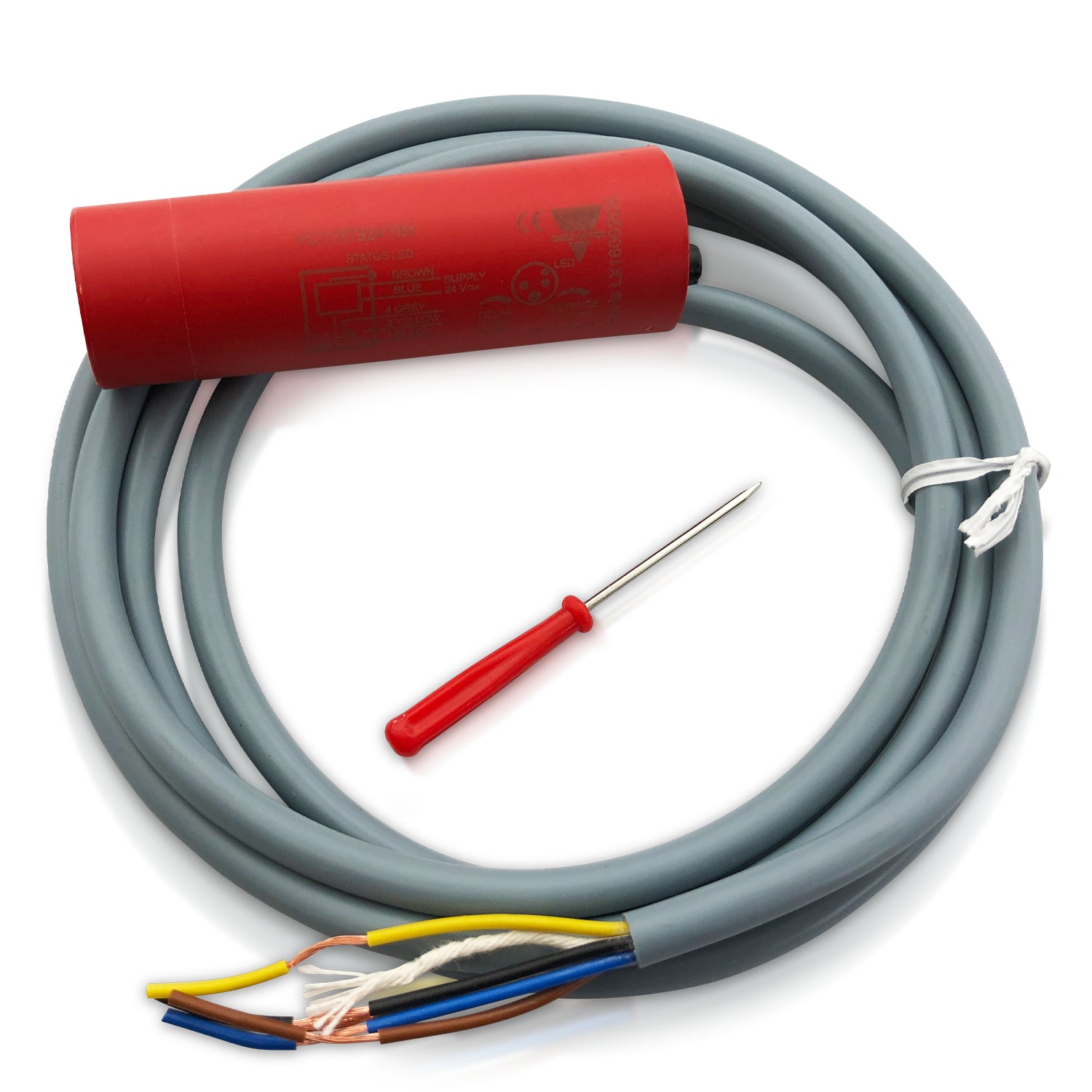

  • - 1× Carlo Gavazzi VC11RT92410M Füllstandssensor, 1× Einstellschraubendreher, 1× Installationsanleitung

Carlo Gavazzi GmbH, Pfnorstraße 10-14, 64293 Darmstadt, Deutschland

Häufige Fragen zu Carlo Gavazzi Füllstandssensoren

Die drei Varianten unterscheiden sich ausschließlich in der Schaltlogik der Zeitverzögerung. VC11RT verfügt über eine Ansprechverzögerung (Einschaltverzögerung): Nach Aktivierung des Sensors startet der Timer, bevor das Relais reagiert. VC12RT hat eine Abfallverzögerung (Abschaltverzögerung): Die Verzögerung startet, wenn der Sensor wieder freigegeben wird. VC12RN arbeitet ohne interne Zeitverzögerung und schaltet direkt. Welche Variante passt, hängt von der Logik Ihrer Fütterungsanlage ab – bei oszillierenden Füllständen verhindern die verzögerten Modelle Flatterschaltungen.
Die VC-Serie ist in vier Spannungsvarianten erhältlich: 24 V AC/DC für SPS- und Kleinspannungsanlagen, 120 V AC für nordamerikanische Netze, 230 V AC für das europäische Standardnetz sowie die Weitbereichs-Variante VC12RTM2410M mit 20,4 bis 255 V AC/DC. Die Spannungsart (AC oder DC) wird im Modellcode angegeben. Die maximale Schaltleistung am Relaisausgang (2 A bei 240 V AC) ist bei allen Varianten identisch und unabhängig von der Versorgungsspannung.
Kapazitive Sensoren der VC-Serie erkennen laut Hersteller feste Stoffe (z. B. Weizen, Pellets, Mehl), flüssige Medien (z. B. Flüssigfutter, Wasser) und granulierte Substanzen. Der Sensor arbeitet über eine dielektrische Veränderung im Erfassungsfeld – das heißt, er erkennt Medien unabhängig von deren Farbe oder Transparenz. Stark metallische oder leitfähige Materialien beeinflussen das Messfeld und können zu Fehlschaltungen führen. Bei abweichenden Medien empfiehlt sich eine Probemontage mit anschließender Kalibrierung des Schaltabstands.
Der Schaltabstand lässt sich stufenlos zwischen 4 und 12 mm über ein 15-Turn-Potentiometer einstellen. Das Potentiometer befindet sich auf der Rückseite des Sensors und ist mit einem mitgelieferten Einstellschraubendreher zugänglich. Drehen im Uhrzeigersinn erhöht den Schaltabstand, gegen den Uhrzeigersinn verringert ihn. Nach jeder Einstellung empfiehlt sich ein Funktionstest mit dem tatsächlichen Medium und der späteren Einbausituation.
Die Schutzart IP67 nach IEC 60529 bedeutet, dass der Sensor staubdicht ist (erste Ziffer: 6) und gegen zeitweiliges Untertauchen bis 1 m Tiefe über 30 Minuten geschützt ist (zweite Ziffer: 7). Damit ist der Sensor für raue Stallumgebungen mit Staub, Feuchtigkeit und gelegentlichem Spritzwasser geeignet. Ein dauerhafter Einsatz unter Wasser ist nicht vorgesehen. Die Variante VC12RTM2410M bietet IP68 mit einer geprüften Tauchtiefe von 1 m über 4 Stunden.
Ja, die VC-Serie verfügt über einen Relaisausgang mit SPDT-Wechslerkontakt (NO+NC) und einer Schaltleistung von bis zu 2 A bei 240 V AC. Lasten bis zu dieser Grenze lassen sich direkt schalten, ohne zusätzliches Schaltgerät. Bei induktiven Lasten (z. B. Schütze, Magnetventile) empfiehlt der Hersteller eine Schutzbeschaltung in Form eines RC-Glieds über die Last (Beispiel: 100 Ω / 100 nF), um Kontaktverschleiß und Spannungsspitzen zu reduzieren.
Die VC-Serie wird nicht bündig über einen PG-36-Flansch (bzw. AMB-M40-Montagebügel bei VC12RTM2410M) installiert, typischerweise durch die Wand eines Futtersilos oder einer Futterlinie. Beim Einbau durch eine Kesselwand ist ein Mindestabstand von 10 mm zum umgebenden Material einzuhalten, um Fehlschaltungen durch dielektrische Einflüsse der Wand zu vermeiden. Das 2 m lange PVC-Anschlusskabel (5 × 0,75 mm²) wird fachgerecht verdrahtet. Installation und Inbetriebnahme sollten ausschließlich durch qualifiziertes Elektrofachpersonal erfolgen.
Das offizielle Datenblatt der VC-Serie stellen wir unter „Gebrauchsanweisungen" auf dieser Produktseite zum Download bereit. Es enthält alle technischen Spezifikationen, Schaltdiagramme, Betriebsarten und Installationshinweise. Für die Weitbereichs-Variante VC12RTM2410M gilt ein eigenständiges Datenblatt. Zusätzliche Unterlagen wie RoHS-Erklärung oder Konformitätserklärung sind über den Hersteller Carlo Gavazzi GmbH direkt erhältlich.
