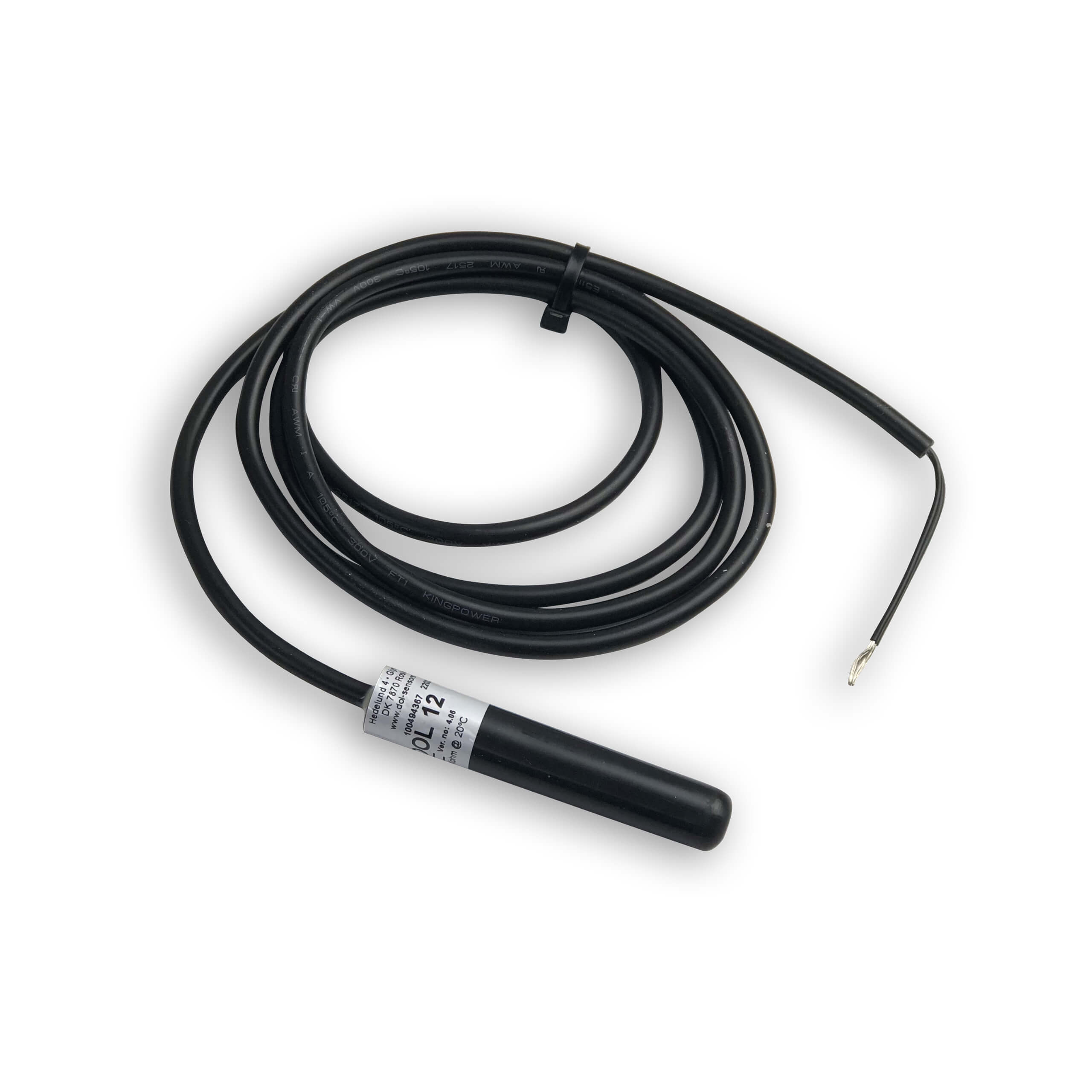

DOL 12 Temperatursensor, zylindrischer Metallfühler am Ende eines schwarzen Anschlusskabels
DOL 12 Temperatursensor, zylindrischer Metallfühler am Ende eines schwarzen Anschlusskabels
DOL Sensors

DOL 12 Temperatursensor −40 bis +60 °C, NTC, IP67 | 140200

SKU: ART-K1-A10
(0)
Nur noch 1 übrig
Nur noch wenige verfügbar – jetzt bestellen!
✓ NTC-Widerstandsausgang – kompatibel mit gängigen Klimasteuerungen für Stallklima
✓ Genauigkeit ±0,5 °C – zuverlässig im typischen Stallklimabereich
✓ Schutzart IP67 nach IEC 60529 – geschützt gegen Staub und kurzzeitiges Untertauchen
30,88 € inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 € Artikelgewicht 0.085 kg
bis 1 kg 2,95 € · über 1 kg 5,95 € · ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand Mo · Lieferung ca. 16.09. – 20.09.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Der DOL 12 ist ein einfacher und robuster Temperatursensor von dol-sensors A/S für die Innen- und Außentemperaturmessung in Stallumgebungen. Mit seinem schlanken Gehäuse von 75 × 14 mm lässt er sich an Decken, Wänden oder freihängend im Luftstrom montieren. Die NTC-Charakteristik ermöglicht den direkten Anschluss an gängige Klimasteuerungen in der professionellen Tierhaltung.

Der Sensor liefert bei sich ändernder Lufttemperatur eine Widerstandsänderung, die von der angeschlossenen Steuerung in einen Temperaturwert umgerechnet wird. Die Genauigkeit liegt bei ±0,5 °C im Standardbereich. Die Zeitkonstante T63 beträgt 5 Minuten bei einer Luftgeschwindigkeit von 0,5 m/s – damit ist der Sensor auf realistische Stallklimabedingungen abgestimmt.

Das Festkabel mit 1,5 m Länge kann bei Bedarf bis 200 m verlängert werden (bei Querschnitt 1,5 mm²). Die Schutzart IP67 nach IEC 60529 schützt gegen Staub und kurzzeitiges Untertauchen. Damit eignet sich der DOL 12 für Geflügel-, Schweine- und Rinderställe sowie für Gewächshäuser und industrielle Klimaanwendungen.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung des Steuergeräts muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Der DOL 12 darf nicht direkter Sonneneinstrahlung ausgesetzt werden, da dies die Messwerte verfälscht. Der Sensor ist nicht zu biegen oder zu stauchen, da dies die Elektronik dauerhaft beschädigt.

Die Schutzart IP67 nach IEC 60529 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. Der DOL 12 ist NTC-Widerstands-basiert – die Anschluss- und Skalierungsparameter müssen mit der Klimasteuerung kompatibel sein. Vor Inbetriebnahme die Sensor-Kennlinien (–40 °C: 82,50 kΩ; 0 °C: 32,91 kΩ; +60 °C: 6,59 kΩ) mit der Eingangskurve der Steuerung abgleichen.
  • Typ Klimasensor
  • Sensorprinzip NTC-Widerstandsthermometer
  • Funktion Temperaturmessung (Widerstandsthermometer)
  • Signaltyp Widerstandsmessung (NTC / PT)
  • Erfassbare Medien Stallluft, Außenluft (Temperaturmessung)
  • Verzögerungstyp T63: 5 min bei 0,5 m/s Luftgeschwindigkeit
  • Messbereich −40 °C bis +60 °C
  • Messgenauigkeit ±0,5 °C
  • Betriebsspannung Passiv (Versorgung über angeschlossene Steuerung)
  • Leistungsaufnahme Passiv (kein Eigenverbrauch)
  • Ausgangssignal NTC-Widerstandskennlinie (−40 °C: 82,50 kΩ; 0 °C: 32,91 kΩ; +60 °C: 6,59 kΩ)
  • Anschlussart Festkabel, 1,5 m, 2-Draht (Ø 5 mm); max. Verlängerung: 100 m bei 0,75 mm² / 200 m bei 1,5 mm²
  • Gehäusemaße Länge 75 mm × Ø 14 mm
  • Gehäusematerial Robustes Kunststoffgehäuse
  • Montageart Wand-, Decken- oder freihängende Montage; nicht in direkter Sonne
  • Schutzart IP67 nach IEC 60529
  • Betriebstemperatur −40 °C bis +60 °C
  • Lagertemperatur −40 °C bis +60 °C
  • Zulassungen CE
  • - 1× DOL 12 Temperatursensor (Modell 140200)

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark

Häufige Fragen zu DOL Klimasensoren

Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
Der DOL 12 ist ein einfacher Temperatursensor. Der Hersteller nennt als Anwendung die Messung von Innen- und Außentemperaturen und beschreibt ihn als geeignet für Umgebungen, in denen eine robuste Bauform gefragt ist. Das Gehäuse ist 75 mm lang bei 14 mm Durchmesser, das Gewicht mit Kabel liegt bei 80 g.
Der DOL 12 ist ein passiver NTC-Sensor: er liefert keinen Messwert, sondern einen temperaturabhängigen Widerstand, den Ihre Steuerung umrechnet. Der Hersteller gibt eine Kennlinientabelle an, unter anderem 82,50 kΩ bei −40 °C, 32,91 kΩ bei 0 °C und 6,59 kΩ bei +60 °C. Gleichen Sie diese Kennlinie vor der Inbetriebnahme mit der Eingangskurve Ihrer Klimasteuerung ab.
Der Messbereich reicht von −40 bis +60 °C bei einer Genauigkeit von 0,5 °C. Die zulässige Umgebungstemperatur ist mit demselben Bereich angegeben. Achten Sie beim Bestellen auf die Modellnummer: Der hier angebotene DOL 12 trägt die Nummer 140200 und misst bis +60 °C. Daneben gibt es den DOL 12-100C mit der Nummer 140399, der bis +100 °C misst und für SmartHeat-Anwendungen vorgesehen ist. Die beiden sind äußerlich gleich, aber nicht austauschbar.
Das Festkabel ist zweiadrig, 1,5 m lang und hat 5 mm Außendurchmesser. Der Hersteller gibt an, bis zu welcher Länge verlängert werden darf: 100 m bei 0,75 mm² Querschnitt und 200 m bei 1,50 mm².
Nicht in direkter Sonneneinstrahlung — das verfälscht die Messwerte. Der Sensor darf außerdem nicht gebogen oder gestaucht werden, weil das die Elektronik dauerhaft beschädigt. Die Schutzart ist IP67; sie setzt sachgemäße Montage und einen unbeschädigten Kabelmantel voraus.
Die Zeitkonstante T63 beträgt 5 Minuten bei einer Luftgeschwindigkeit von 0,5 m/s. T63 bedeutet: nach dieser Zeit hat der Sensor 63 % einer sprunghaften Temperaturänderung nachvollzogen. Bei höherer Luftgeschwindigkeit reagiert er schneller, bei stehender Luft langsamer.
