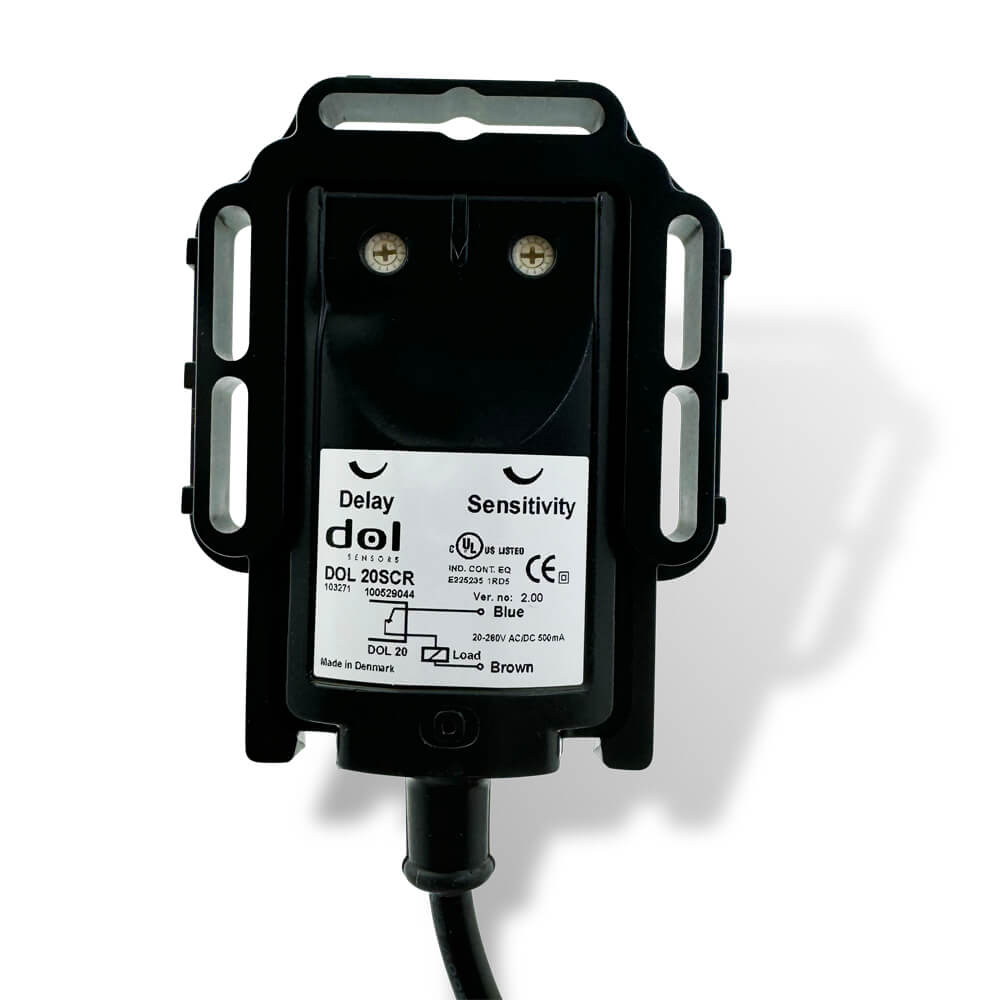

DOL 20 SCR Füllstandssensor, Frontansicht des schwarzen Gehäuses mit den Einstellreglern Delay und Sensitivity

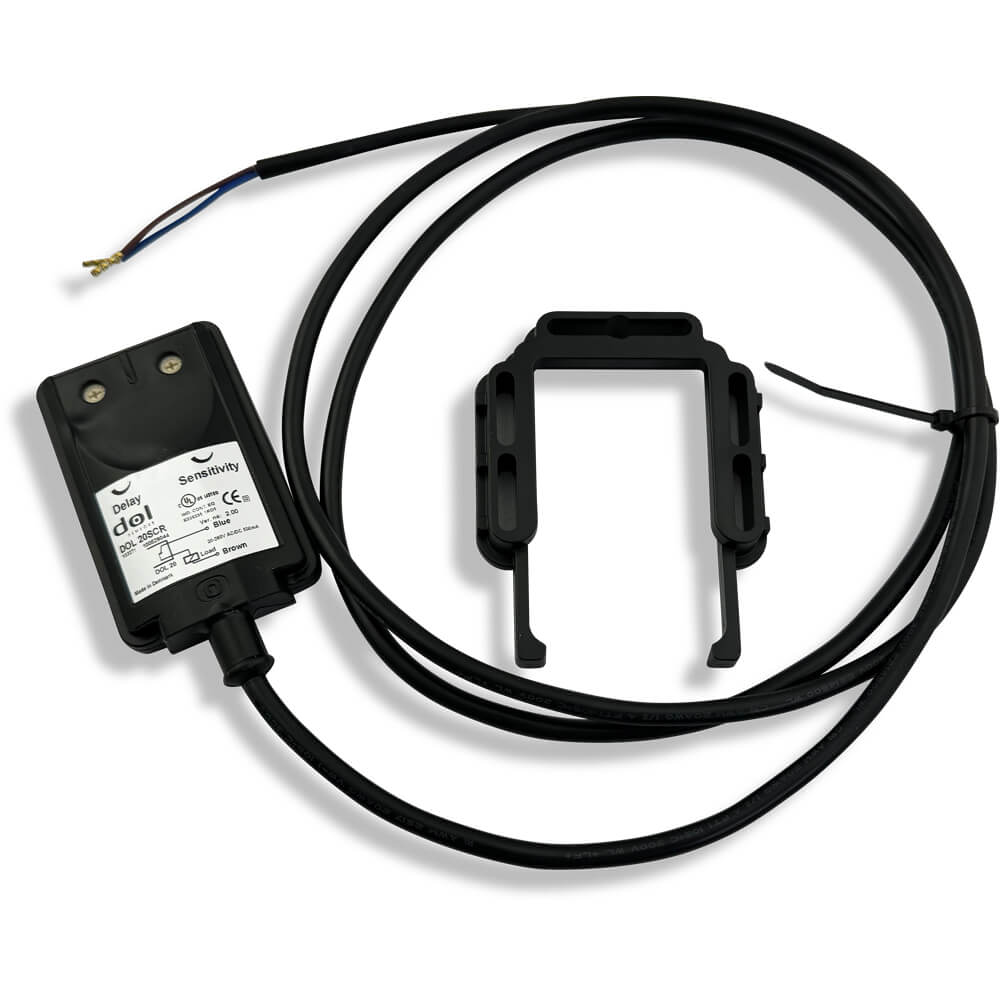

DOL 20 SCR Füllstandssensor mit separatem Montagebügel und Anschlusskabel
DOL 20 SCR Füllstandssensor, Frontansicht des schwarzen Gehäuses mit den Einstellreglern Delay und Sensitivity
DOL 20 SCR Füllstandssensor mit separatem Montagebügel und Anschlusskabel
DOL Sensors

DOL 20 SCR Kapazitiver Füllstandssensor, 20–280 V | 103271

SKU: ART-K1-A15
(0)
Nur noch 1 verfügbar
Nur noch wenige verfügbar – jetzt bestellen!
✓ Flaches Design – geeignet für enge Einbausituationen und Außenmontage an Kunststoffbehältern
✓ SCR-Ausgang, 2-Draht – zur Ansteuerung von Schützen, Relais und Steuerungen
✓ Schutzart IP69k nach DIN 40050-9 – geprüft gegen Staub und Hochdruckreinigung
99,49 € inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 € Artikelgewicht 0.17 kg
bis 1 kg 2,95 € · über 1 kg 5,95 € · ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand heute · Lieferung ca. 06.11. – 10.11.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Der DOL 20 SCR ist ein kapazitiver Füllstandssensor von dol-sensors A/S,
entwickelt für die Erkennung von Futter, Getreide und festen Materialien
in der Tierhaltung. Dank der flachen Bauform lässt sich der Sensor auch
in Anwendungen mit engem Platzangebot einsetzen – beispielsweise an
Futterschalen, Tropfrohren, Wassertanks oder in Geflügelfutterlinien.

Der Sensor arbeitet mit einem SCR-Ausgang in 2-Draht-Ausführung und ist
laut Herstellerangabe gegen Kurzschluss sowie Überlastung im
Versorgungsstromkreis geschützt. Er eignet sich zur Ansteuerung von
Schützen, Relais und vergleichbaren Schaltgliedern in Landwirtschaft und
Industrie. Der Schaltabstand lässt sich am Trimmer auf unterschiedliche
Futterarten einstellen, ebenso die Abschaltverzögerung zwischen 0,1 und
600 Sekunden.

Da der DOL 20 SCR durch Kunststoff hindurch messen kann, ist eine
Montage an der Außenseite von Kunststoffbehältern möglich – der Sensor
bleibt dadurch außerhalb der Reichweite der Tiere. Der Spannungsbereich
von 20 bis 280 V AC/DC erlaubt den Einsatz in unterschiedlichen
Steuerungsumgebungen. Die Schutzart IP69k nach DIN 40050-9
(NEMA 1, 3, 4, 6, 12, 13) ist für Anwendungen mit Hochdruckreinigung
geprüft.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Die Schutzart IP69k nach DIN 40050-9 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. Bei direktem Dauerkontakt mit stark alkalischen Medien oder aggressiven Reinigungsmitteln kann die Lebensdauer reduziert sein.

Nicht zur Erfassung von Metallen unter hoher Dämpfung geeignet. Bei abweichenden Medien ist der Schaltabstand per Trimmer anzupassen oder das Hersteller-Datenblatt zu Rate zu ziehen.
  • Produkttyp Kapazitiver Näherungssensor
  • Sensorprinzip Kapazitiv
  • Funktion Füllstandsgrenzschalter
  • Signaltyp Schaltend (SCR / 2-Draht)
  • Erfassbare Medien Feststoffe, Schüttgut, Granulate, Futter, Getreide
  • Schaltabstand 0–12 mm, einstellbar (Sa: 4–10 mm)
  • Hysterese 4–10 %
  • Schaltfrequenz < 15 Hz
  • Verzögerungstyp Abschaltverzögerung, einstellbar
  • Verzögerungsbereich 0,1 s – 600 s
  • Betriebsspannung 20–280 V AC/DC, 47–63 Hz
  • Leistungsaufnahme max. 500 mA
  • Ausgangssignal SCR, 2-Draht
  • Schaltleistung max. 500 mA Laststrom
  • Ausgangsanzeige LED gelb
  • Anschlussart Festkabel, 1,5 m, 2 × 0,5 mm² (AWG 20)
  • Gehäusemaße Flachgehäuse (Abmessungen siehe Datenblatt)
  • Gehäusematerial Thermoplastisches Kunststoffgehäuse
  • Montageart Außenmontage mit Befestigungsclips
  • Schutzart IP69k nach DIN 40050-9, NEMA 1/3/4/6/12/13
  • Betriebstemperatur −20 °C bis +70 °C
  • Lagertemperatur −40 °C bis +80 °C
  • Zulassungen CE, UL, C-UL
  • - 1× DOL 20 SCR Flachsensor (Modell 103271), 1× Befestigungsrahmen/-clips

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark

Häufige Fragen zu DOL Füllstandssensoren

Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
IP69k nach DIN 40050-9 ist die Prüfung gegen Hochdruck- und Dampfstrahlreinigung; die erste Kennziffer 6 steht für staubdicht. Der Hersteller führt für dieses Modell IP 69k (DIN 40050-9) sowie NEMA 1, 3, 4, 6, 12 und 13 auf. Die Schutzart setzt sachgemäße Montage und einen unbeschädigten Kabelmantel voraus.
Der Hersteller beschreibt ihn als kapazitiven Sensor für lose und feste Materialien und nennt als Einsatzgebiet Landwirtschaft und Industrie, zusammen mit Schützen, Relais und SPS. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein. Metalle unter hoher Dämpfung sind nicht vorgesehen.
Übersteigt der Ausgangsstrom den Nennwert, schaltet der Ausgang ab. Beseitigen Sie den Kurzschluss oder wählen Sie eine kleinere Last. Der Fehler wird am Sensor durch Doppelblinken mit anschließender Pause angezeigt. Ein direktes Anlegen der Versorgungsspannung übersteht der Sensor laut Hersteller mehr als zehnmal ohne Schaden.
Der DOL 20 SCR ist ein kapazitiver Sensor für lose und feste Materialien. Durch die flache Bauform passt er in Einbausituationen mit wenig Platz. Der 2-Draht-Anschluss ist gegen zu hohen Strom geschützt, einschließlich direktem Kurzschluss auf die Versorgungsspannung. Er eignet sich zum Ansteuern von Schützen, Relais und vergleichbaren Schaltgliedern in Landwirtschaft und Industrie.
Umgekehrt, als man zunächst vermutet: Liegt Material vor dem Sensor, ist der Ausgang in der Ruhestellung AUS. Verschwindet das Material, startet der Timer, und nach der eingestellten Verzögerung wechselt der Ausgang auf EIN. Der Zustand wird über eine gelbe LED angezeigt.
LED aus heißt: Sensor ist aus. Blinkt die LED, ist der Sensor aus und die Einschaltverzögerung läuft gerade. Leuchtet die LED dauerhaft, ist der Sensor ein. Der DOL 20 SCR hat eine gelbe LED.
Empfindlichkeit und Abschaltverzögerung werden über zwei Trimmer eingestellt. Der Schaltabstand ist von 0 bis 12 mm einstellbar, der sichere Schaltabstand liegt zwischen 4 und 10 mm. Die Abschaltverzögerung reicht von 0,1 bis 600 Sekunden. Der MaxRunTimer kennt drei Stellungen: Aus, Periode 1, Periode 2.
Der DOL 20 SCR arbeitet mit 20 bis 280 V AC oder DC bei 47 bis 63 Hz und schaltet bis 500 mA. Der Spannungsabfall im eingeschalteten Zustand liegt unter 6 V. Das Anschlusskabel ist 1,5 m lang, 2 × 0,5 mm². Ein Befestigungsrahmen für die Montage ist im Lieferumfang enthalten.
