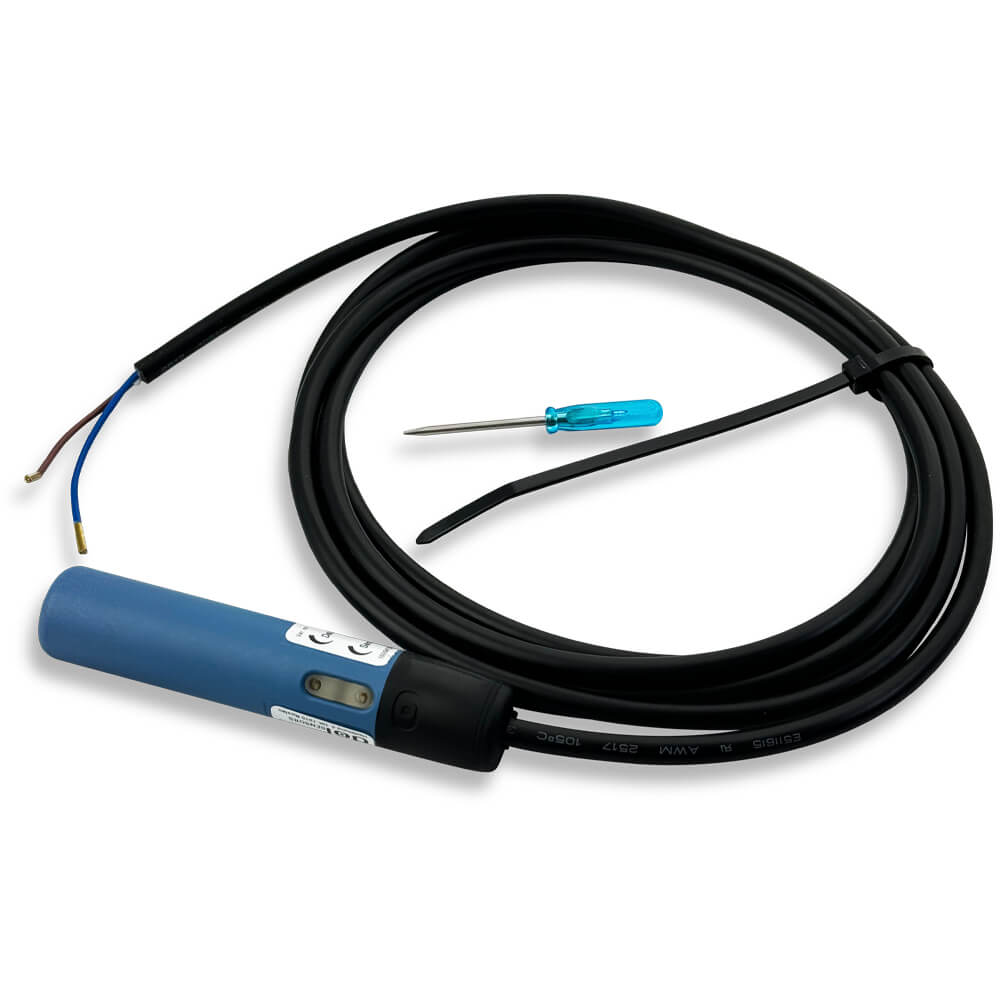

DOL 26 kapazitiver Näherungssensor mit Anschlusskabel, abisolierten Aderenden und Einstellschraubendreher
DOL 26 kapazitiver Näherungssensor mit Anschlusskabel, abisolierten Aderenden und Einstellschraubendreher
DOL Sensors

DOL 26 Kapazitiver Näherungssensor Ø18 mm, SCR, 20–280 V | 105133

SKU: ART-K1-A14
(0)
Nur noch 5 übrig
Nur noch wenige verfügbar – jetzt bestellen!
✓ Kompakter Ø 18 mm – passt in enge Einbausituationen wie Futterschalen
✓ SCR-Ausgang, 2-Draht – zur Ansteuerung von Schützen, Relais und SPS
✓ Schutzart IP69k nach DIN 40050-9 – geprüft gegen Staub und Hochdruckreinigung
84,95 € inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 € Artikelgewicht 0.106 kg
bis 1 kg 2,95 € · über 1 kg 5,95 € · ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand Mo · Lieferung ca. 16.09. – 20.09.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Der DOL 26 ist ein kompakter kapazitiver Näherungssensor von dol-sensors A/S mit einem Gehäusedurchmesser von nur 18 Millimetern. Das schlanke Format ist speziell für Einbausituationen mit wenig Platz vorgesehen – beispielsweise in Futterschalen der Geflügelhaltung, wo der Sensor außerhalb der Reichweite der Tiere positioniert werden kann.

Diese Variante verfügt über ein glattes Gehäuse ohne Gewinde sowie einen SCR-Ausgang in 2-Draht-Ausführung. Damit lässt sich der Sensor direkt mit Schützen, Relais, SPS und vergleichbaren Schaltgliedern betreiben. Über zwei Trimmer können Schaltabstand und Abschaltverzögerung individuell auf die jeweilige Futterart und Steuerungsumgebung angepasst werden.

Laut Herstellerangabe ist der DOL 26 unempfindlich gegenüber elektromagnetischen Störungen, Kurzschluss und Überlastung – ein Durchbrennen durch Installationsfehler wird dadurch vermieden. Im ausgeschalteten Zustand weist der Sensor einen sehr geringen Stromverbrauch auf, sodass mehrere Sensoren parallel an einem Schütz betrieben werden können. Die Schutzart IP69k nach DIN 40050-9 (NEMA 1, 3, 4, 6, 12, 13) ist für Anwendungen mit Hochdruckreinigung in Stallumgebungen geprüft.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Die Schutzart IP69k nach DIN 40050-9 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. Bei direktem Dauerkontakt mit stark alkalischen Medien oder aggressiven Reinigungsmitteln kann die Lebensdauer reduziert sein.

Nicht zur Erfassung von Metallen unter hoher Dämpfung geeignet. Bei abweichenden Medien ist der Schaltabstand per Trimmer anzupassen oder das Hersteller-Datenblatt zu Rate zu ziehen.
  • Typ Kapazitiver Näherungssensor
  • Sensorprinzip Kapazitiv
  • Funktion Füllstandsgrenzschalter
  • Signaltyp Schaltend (SCR / 2-Draht)
  • Erfassbare Medien Feststoffe, Schüttgut, Granulate, Futter, Getreide, Kunststoff- und Holzpellets
  • Schaltabstand 0–12 mm, einstellbar (Sa: 4–10 mm); Wiederholgenauigkeit 5 %
  • Hysterese 4–10 %
  • Schaltfrequenz < 15 Hz
  • Verzögerungstyp Abschaltverzögerung, einstellbar (2 Trimmer)
  • Verzögerungsbereich 0,1 s – 600 s
  • Betriebsspannung 20–280 V AC/DC, 47–63 Hz
  • Leistungsaufnahme max. 500 mA
  • Ausgangssignal SCR, 2-Draht
  • Schaltleistung max. 500 mA Laststrom; Spannungsabfall < 6 V im EIN-Zustand
  • Ausgangsanzeige LED rot (Status), LED grün (Betrieb)
  • Anschlussart Festkabel, 2 m, 2 × 0,5 mm² (AWG 20), Kabeltyp UL2517
  • Gehäusemaße 89 × Ø 18 mm
  • Gehäusematerial Thermoplastisches Kunststoffgehäuse, glatt
  • Montageart Außenmontage, glattes Gehäuse (ohne Gewinde)
  • Schutzart IP69k nach DIN 40050-9, NEMA 1/3/4/6/12/13
  • Betriebstemperatur −20 °C bis +70 °C
  • Lagertemperatur −40 °C bis +80 °C
  • Zulassungen CE, UL, C-UL
  • - 1× DOL 26 kapazitiver Näherungssensor (Modell 105133), 1× Schraubendreher für Trimmer-Einstellung

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark

Häufige Fragen zu DOL Näherungssensoren

Der Sensorkopf baut ein elektrisches Feld auf. Kommt Material davor, ändert sich die Kapazität und der Ausgang schaltet. dol-sensors beschreibt die Geräte als kapazitive Sensoren zur Erkennung loser und fester Materialien. Wie empfindlich der Sensor reagiert, hängt vom Material ab — deshalb ist der Schaltabstand einstellbar.
Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
IP69k nach DIN 40050-9 ist die Prüfung gegen Hochdruck- und Dampfstrahlreinigung; die erste Kennziffer 6 steht für staubdicht. Der Hersteller führt für dieses Modell IP 69k (DIN 40050-9) sowie NEMA 1, 3, 4, 6, 12 und 13 auf. Die Schutzart setzt sachgemäße Montage und einen unbeschädigten Kabelmantel voraus.
Ja. Der Hersteller nennt den sehr geringen Stromverbrauch im ausgeschalteten Zustand ausdrücklich als Voraussetzung dafür, mehrere Sensoren parallel an demselben Schütz zu betreiben; als Anwendung wird die Steuerung von Querförderanlagen genannt. Der OFF-Strom liegt unter 3 mA bei 20–90 V und unter 1 mA bei 90–280 V.
Der Hersteller beschreibt ihn als kapazitiven Sensor für lose und feste Materialien und nennt als Einsatzgebiet Landwirtschaft und Industrie, zusammen mit Schützen, Relais und SPS. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein. Metalle unter hoher Dämpfung sind nicht vorgesehen.
Die rote LED zeigt den Ausgang: aus heißt Ausgang aus, langsames Blinken heißt Verzögerung läuft, doppeltes Blinken heißt Lastfehler durch aktiven Überstromschutz oder aktiver MaxRunTimer, Dauerlicht heißt Ausgang ein. Die grüne LED zeigt an, ob Versorgungsspannung anliegt.
Übersteigt der Ausgangsstrom den Nennwert, schaltet der Ausgang ab. Beseitigen Sie den Kurzschluss oder wählen Sie eine kleinere Last. Der Fehler wird am Sensor durch Doppelblinken mit anschließender Pause angezeigt. Ein direktes Anlegen der Versorgungsspannung übersteht der Sensor laut Hersteller mehr als zehnmal ohne Schaden.
Der DOL 26 ist ein kapazitiver Sensor für lose und feste Materialien. Mit 18 mm Gehäusedurchmesser und 89 mm Länge ist er laut Hersteller für Anwendungen mit begrenztem Platz ausgelegt. Diese Ausführung hat ein glattes Gehäuse ohne Gewinde und wird in einer PG-21-Verschraubung montiert. Der Sensor ist unempfindlich gegen elektromagnetische Störungen, Kurzschluss und Überlast.
Der Schaltabstand ist von 0 bis 12 mm einstellbar, der sichere Schaltabstand liegt zwischen 4 und 10 mm bei einer Wiederholgenauigkeit von 5 %. Die Abschaltverzögerung reicht von 0,1 bis 600 Sekunden. Je nach Ausführung hat der DOL 26 keinen, einen oder zwei Trimmer. Welche Funktionen Ihr Exemplar hat, steht auf dem Produktetikett.
