DOL 27 Kapazitiver Näherungssensor M30, SCR, 20–280 V | 105322
✓
M30-Gewinde – schnelle, flanschlose Montage durch Standardbohrungen
✓
Schaltabstand bis 20 mm – auch durch dickere Kunststoffwände einsetzbar
✓
Schutzart IP69k nach DIN 40050-9 – geprüft gegen Staub und Hochdruckreinigung
Regulärer Preis
89,95 €
inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 €
Artikelgewicht 0.25 kg
bis 1 kg 2,95 €
·
über 1 kg 5,95 €
·
ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand heute · Lieferung ca. 06.11. – 10.11.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten

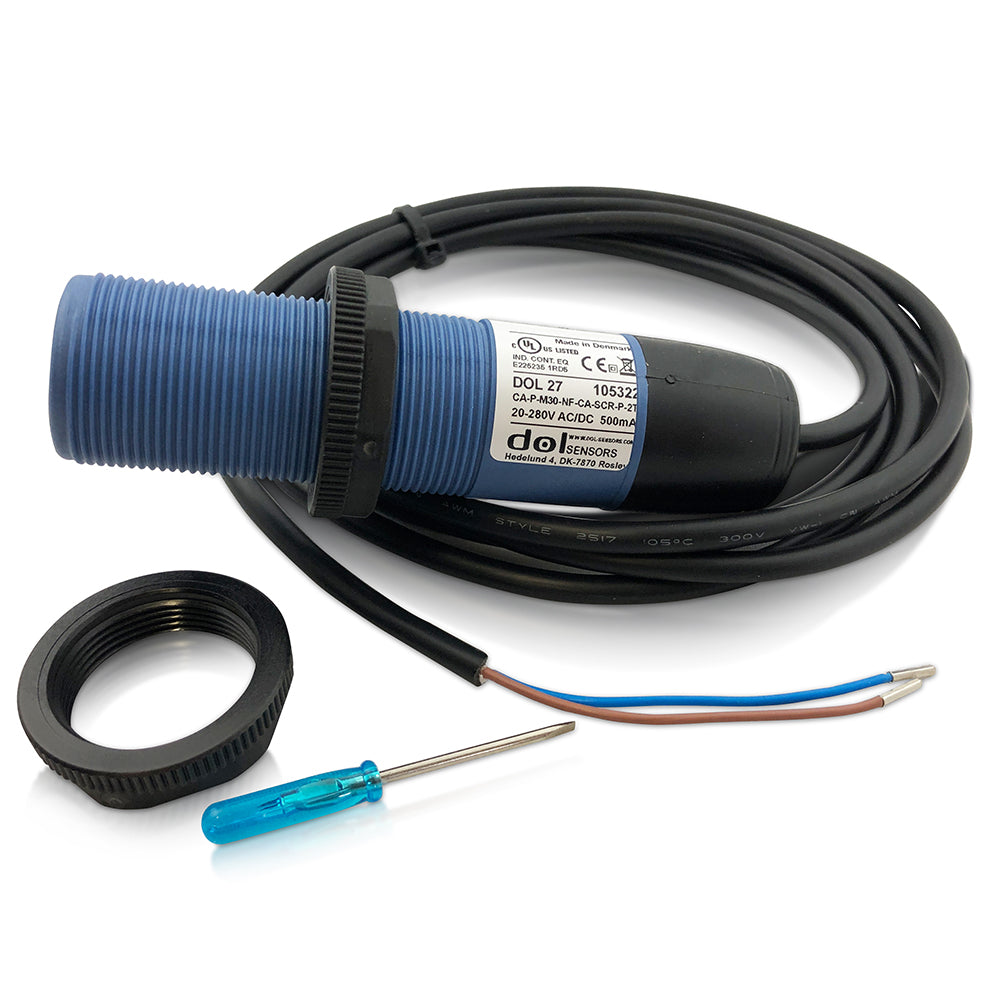

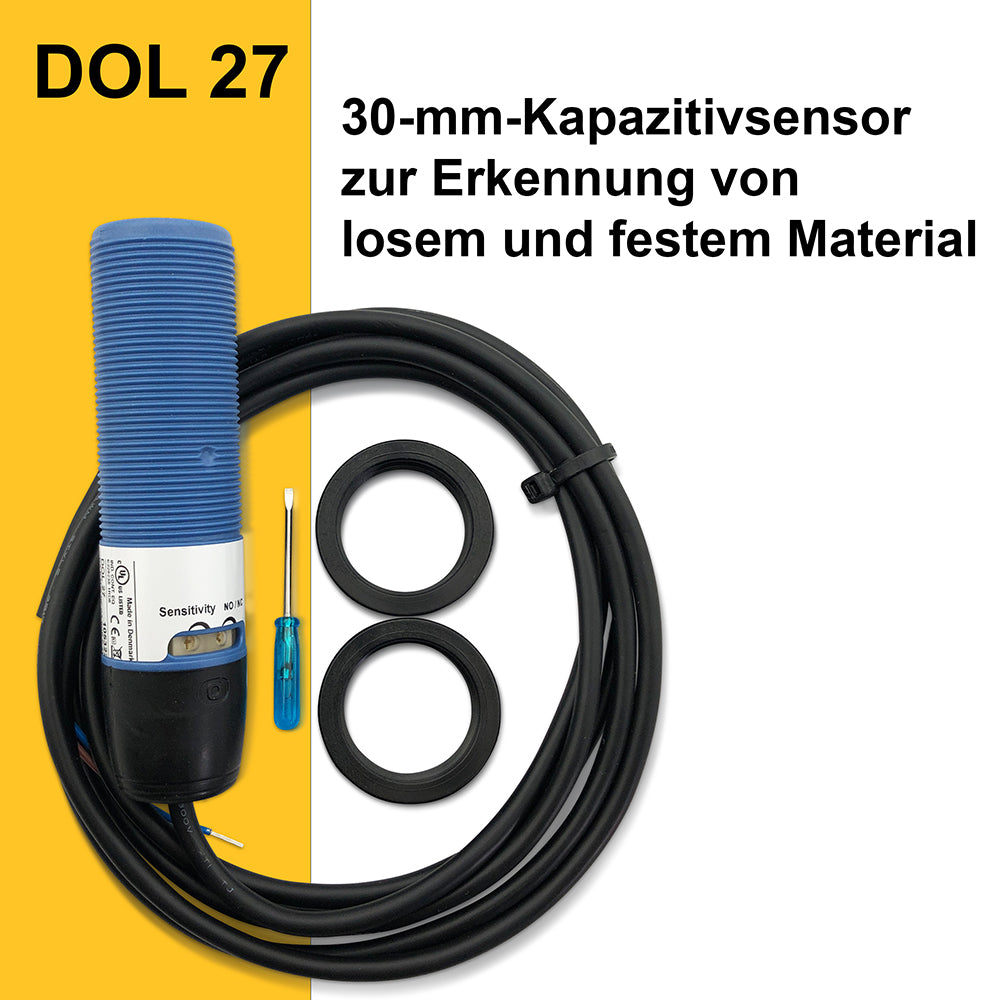

Der DOL 27 ist ein robuster kapazitiver Näherungssensor von dol-sensors A/S mit M30-Gewinde und SCR-Ausgang in 2-Draht-Ausführung. Das Gewindegehäuse erlaubt eine flanschlose Montage durch Standardbohrungen, während die kompakte Bauform mit nur 117 mm Länge auch in beengten Einbausituationen funktioniert. Typische Einsatzbereiche sind Futtersilos, Vorratsbehälter, Tränken und Mischer in der Tierhaltung.

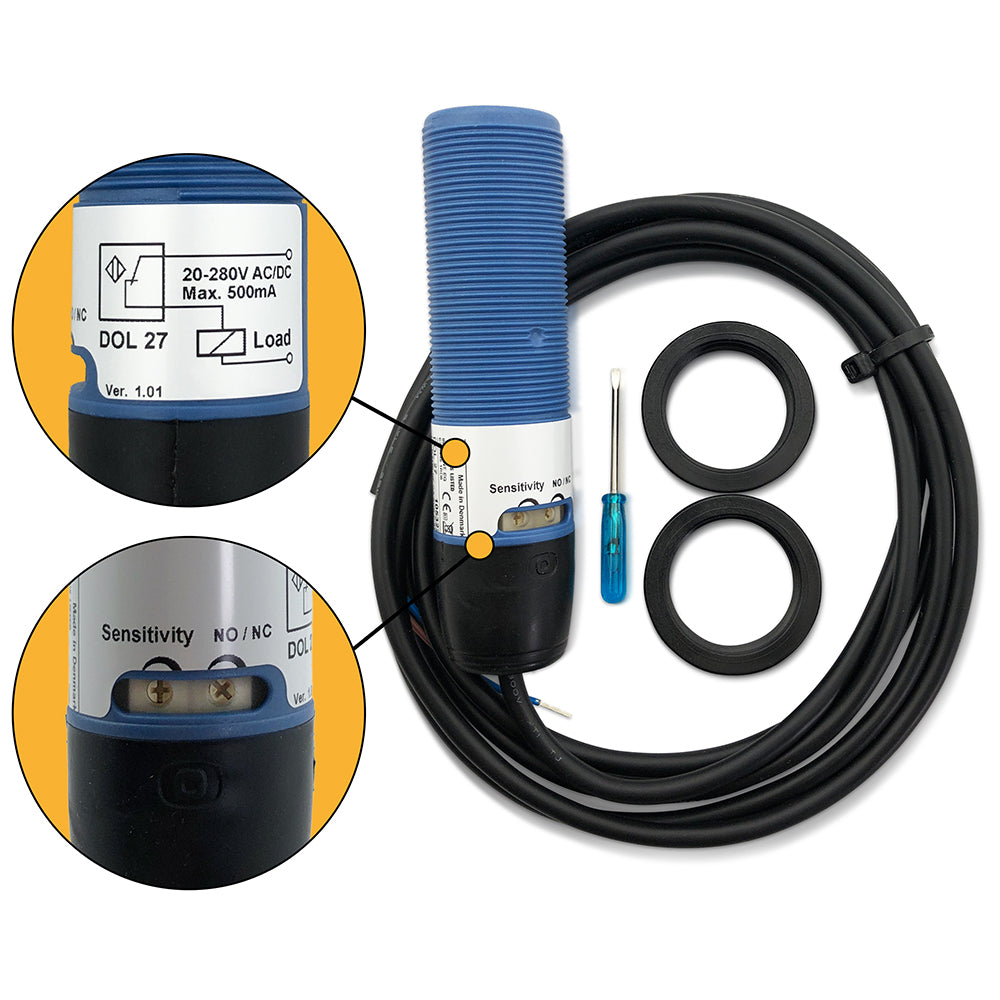

Der Sensor lässt sich direkt mit Schützen, Relais und SPS-Eingängen betreiben. Da der Stromverbrauch im ausgeschalteten Zustand sehr gering ist, können mehrere DOL 27 parallel an einem Schütz angeschlossen werden – das ermöglicht beispielsweise die Steuerung von Querförderschnecken über mehrere Messpunkte. Der Schaltabstand reicht bis 20 mm und ist wie die Abschaltverzögerung über zwei Trimmer einstellbar.
Laut Herstellerangabe ist der DOL 27 unempfindlich gegenüber elektromagnetischen Störungen, Kurzschluss und Überlastung. Eine zweifarbige LED zeigt Betriebsspannung und Sensorausgang an. Die Schutzart IP69k nach DIN 40050-9 (NEMA 1, 3, 4, 6, 12, 13) ist für Anwendungen mit Hochdruckreinigung in Stallumgebungen geprüft.
- Produkttyp Kapazitiver Näherungssensor
- Sensorprinzip
- Funktion
- Signaltyp
- Erfassbare Medien
- Schaltabstand
- Hysterese
- Schaltfrequenz
- Verzögerungstyp
- Verzögerungsbereich
- Betriebsspannung
- Leistungsaufnahme
- Ausgangssignal
- Schaltleistung
- Ausgangsanzeige
- Anschlussart
- Gehäusemaße
- Gehäusematerial
- Montageart
- Schutzart
- Betriebstemperatur
- Lagertemperatur
- Zulassungen
- Gebrauchsanweisungen & Datenblätter
- -
Häufige Fragen zu DOL Näherungssensoren
Der Sensorkopf baut ein elektrisches Feld auf. Kommt Material davor, ändert sich die Kapazität und der Ausgang schaltet. dol-sensors beschreibt die Geräte als kapazitive Sensoren zur Erkennung loser und fester Materialien. Wie empfindlich der Sensor reagiert, hängt vom Material ab — deshalb ist der Schaltabstand einstellbar.
Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
IP69k nach DIN 40050-9 ist die Prüfung gegen Hochdruck- und Dampfstrahlreinigung; die erste Kennziffer 6 steht für staubdicht. Der Hersteller führt für dieses Modell IP 69k (DIN 40050-9) sowie NEMA 1, 3, 4, 6, 12 und 13 auf. Die Schutzart setzt sachgemäße Montage und einen unbeschädigten Kabelmantel voraus.
Ja. Der Hersteller nennt den sehr geringen Stromverbrauch im ausgeschalteten Zustand ausdrücklich als Voraussetzung dafür, mehrere Sensoren parallel an demselben Schütz zu betreiben; als Anwendung wird die Steuerung von Querförderanlagen genannt. Der OFF-Strom liegt unter 3 mA bei 20–90 V und unter 1 mA bei 90–280 V.
Der Hersteller beschreibt ihn als kapazitiven Sensor für lose und feste Materialien und nennt als Einsatzgebiet Landwirtschaft und Industrie, zusammen mit Schützen, Relais und SPS. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein. Metalle unter hoher Dämpfung sind nicht vorgesehen.
Die rote LED zeigt den Ausgang: aus heißt Ausgang aus, langsames Blinken heißt Verzögerung läuft, doppeltes Blinken heißt Lastfehler durch aktiven Überstromschutz oder aktiver MaxRunTimer, Dauerlicht heißt Ausgang ein. Die grüne LED zeigt an, ob Versorgungsspannung anliegt.
Übersteigt der Ausgangsstrom den Nennwert, schaltet der Ausgang ab. Beseitigen Sie den Kurzschluss oder wählen Sie eine kleinere Last. Der Fehler wird am Sensor durch Doppelblinken mit anschließender Pause angezeigt. Ein direktes Anlegen der Versorgungsspannung übersteht der Sensor laut Hersteller mehr als zehnmal ohne Schaden.

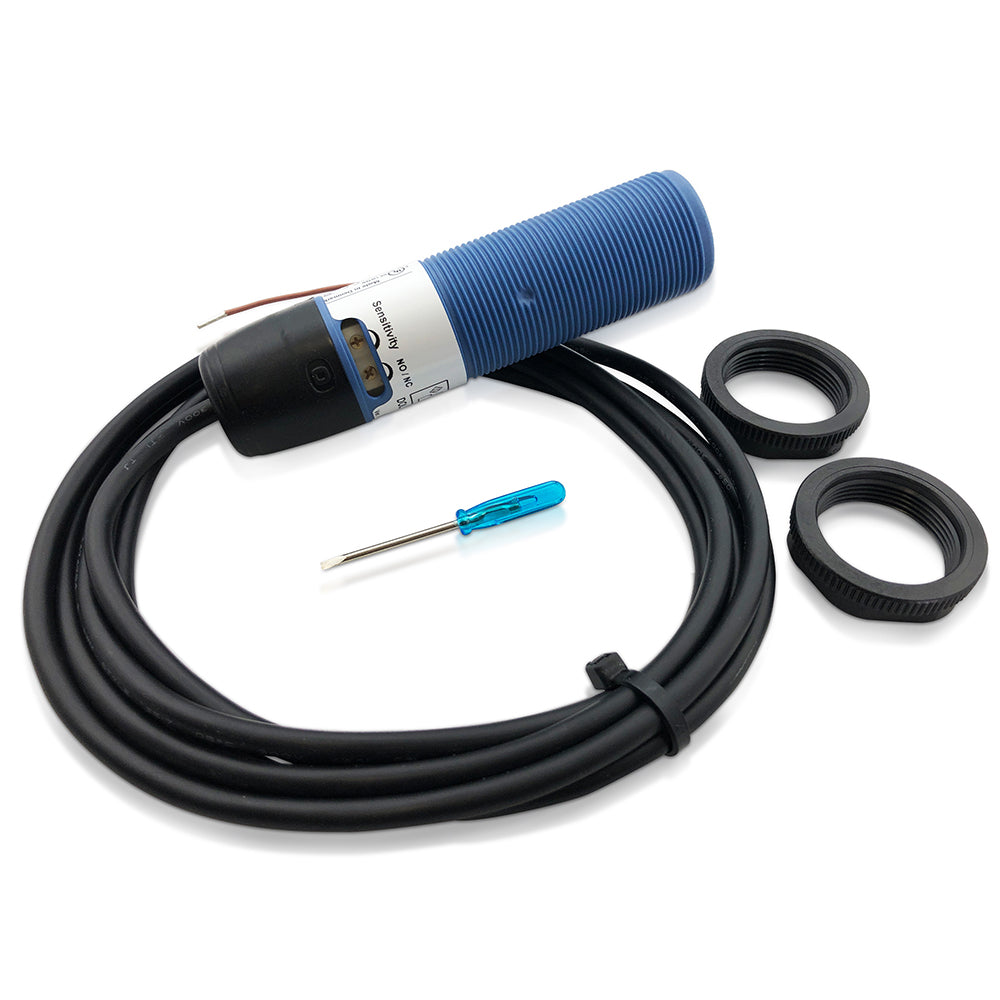

Der DOL 27 ist in zwei Ausführungen erhältlich: die glatte wird in einer PG-29-Verschraubung montiert, die Gewindeausführung mit M30-Muttern. Das Gehäuse ist 117 mm lang bei 29,5 mm Durchmesser. Der Hersteller weist für seitenempfindliche und nicht seitenempfindliche Ausführungen unterschiedliche Einbaufreiräume aus — sehen Sie dazu die Montageanleitung ein.
Der DOL 27 hat den größeren Schaltabstand: 0 bis 20 mm einstellbar, sicherer Schaltabstand 4 bis 15 mm. Beim DOL 26 sind es 0 bis 12 mm beziehungsweise 4 bis 10 mm. Dafür ist der DOL 27 mit 29,5 mm Durchmesser und 117 mm Länge deutlich größer als der DOL 26 mit 18 mm und 89 mm. Elektrisch sind beide gleich: SCR-Ausgang in 2-Draht-Ausführung, 20 bis 280 V AC/DC, maximal 500 mA.
