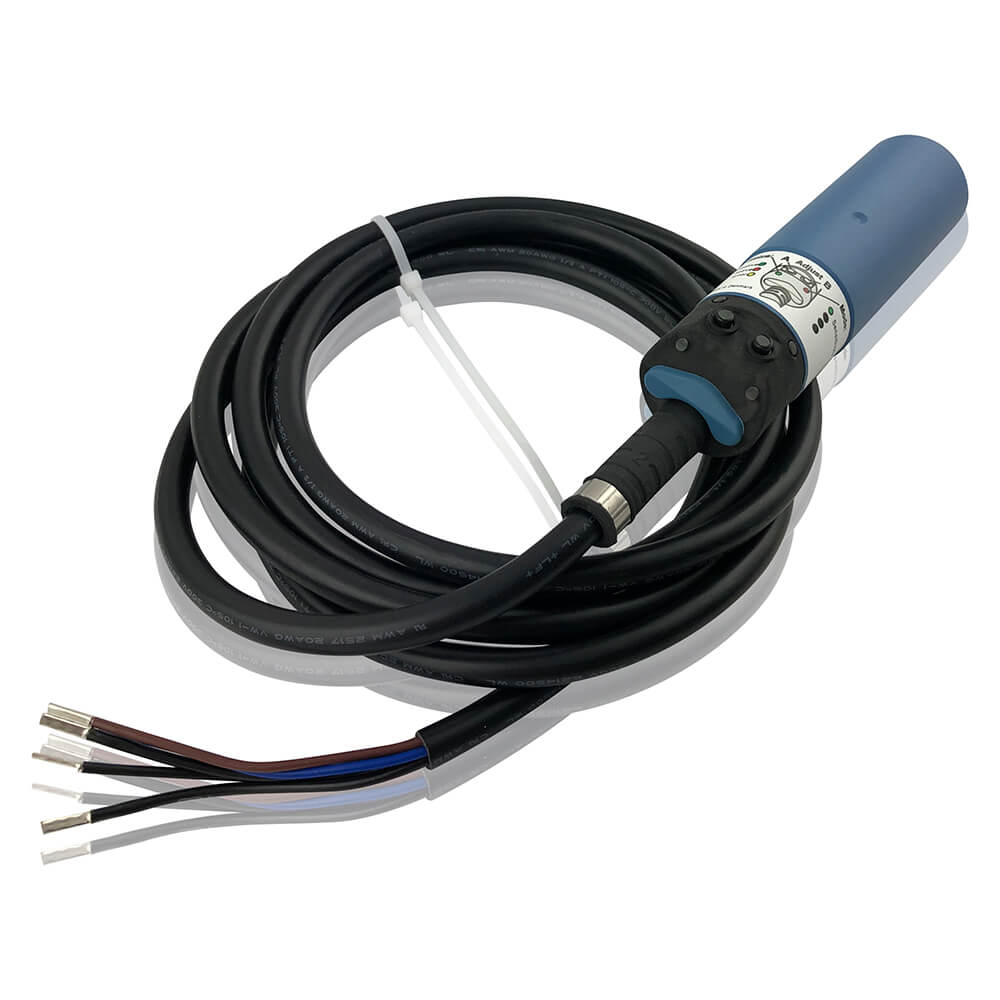

DOL 41R Kapazitiver Näherungssensor, Relais, 90–250 V AC | 100671
✓
Einfacher Standardsensor – direkte Ansteuerung ohne Verzögerungseinstellung
✓
Relais-Ausgang SPDT, 5 A / 250 V AC – schaltet Schütze, Ventile und Motoren direkt
✓
Schutzart IP67 nach IEC 60529 – geschützt gegen Staub und zeitweiliges Untertauchen
Normaler Preis
121,96 €
inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 €
Artikelgewicht 0.285 kg
bis 1 kg 2,95 €
·
über 1 kg 5,95 €
·
ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand Mo · Lieferung ca. 16.09. – 20.09.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
Der DOL 41R ist ein kapazitiver Näherungssensor von dol-sensors A/S mit Relais-Ausgang und Netzspannungsversorgung von 90 bis 250 V AC. Als einfachste Variante der DOL 40-Serie verzichtet er auf Zeitverzögerungen und eignet sich damit für Füllstandsanwendungen ohne bewegtes Material – typische Einsatzbereiche sind Futtersilos, Vorratsbehälter und Mischtanks in der Tierhaltung.
Das glatte Kunststoffgehäuse mit 30 mm Durchmesser wird mit Befestigungsclips an der Behälterwand montiert. Der Sensor erkennt Füllstände durch Kunststoff hindurch und kann dadurch außerhalb des Produkts positioniert werden – das schützt vor Abrasion und erleichtert die Reinigung. Der Schaltabstand wird über einen Trimmer auf die jeweilige Materialdichte eingestellt.
Der Relais-Ausgang (SPDT, Wechsler NO+NC) schaltet Lasten bis 5 A bei 250 V AC und steuert Schütze, Ventile und Motoren direkt an. Zwei LEDs zeigen Betriebsspannung und Ausgangsstatus an. Die Schutzart IP67 nach IEC 60529 schützt gegen Staub und zeitweiliges Untertauchen.
- Typ Kapazitiver Näherungssensor
- Sensorprinzip
- Funktion
- Signaltyp
- Erfassbare Medien
- Schaltabstand
- Hysterese
- Schaltfrequenz
- Verzögerungstyp
- Betriebsspannung
- Leistungsaufnahme
- Ausgangssignal
- Schaltleistung
- Ausgangsanzeige
- Anschlussart
- Gehäusemaße
- Gehäusematerial
- Montageart
- Schutzart
- Betriebstemperatur
- Lagertemperatur
- Zulassungen
- Gebrauchsanweisungen & Datenblätter
- -
Häufige Fragen zu DOL Näherungssensoren
Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
Die Technical Information der DOL 40R-Serie weist IP67 aus. IP67 nach IEC 60529 steht für staubdicht und zeitweiliges Untertauchen. Die Prüfung gegen Hochdruck- und Dampfstrahl ist Gegenstand von IP69K nach DIN 40050-9 — diese Schutzart weist der Hersteller für die 40R-Serie nicht aus. Reinigen Sie diese Sensoren deshalb nicht mit dem Hochdruckreiniger.
Die Versorgungsspannung kommt an die blaue und die braune Ader, die Last liegt in Reihe mit dem Relaiskontakt. Soll die Anlage stoppen, wenn der Sensor belegt ist, verwenden Sie die schwarzen Adern 1 und 3. Soll sie starten, wenn der Sensor belegt ist, nehmen Sie die Adern 1 und 4. Beachten Sie den Hinweis des Herstellers: bei anliegender Versorgungsspannung und belegtem Sensor steht das interne Relais auf NC, Ader 1 und 4 sind verbunden.
Mindestens 10 mm des Sensorendes müssen frei liegen. Diese Angabe steht wörtlich in den Montageanleitungen des Herstellers. Planen Sie Bohrung und Wandstärke entsprechend.
Der Hersteller beschreibt die Serie als ausgelegt für die Erkennung von Futter, Getreide und Feststoffen in Tanks, Silos und Behältern. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein.
Rot heißt: der Sensor ist belegt. Grün heißt: der Sensor ist frei. Gelb zeigt einen Fehler an. Blinkt eine LED, läuft gerade eine Zeitverzögerung.
Der DOL 41R hat keine Zeitverzögerung. Der DOL 43R bietet zusätzlich eine Abschaltverzögerung, der DOL 45R darüber hinaus auch eine Einschaltverzögerung. Elektrisch und mechanisch sind alle drei gleich. Der DOL 41R ist damit die Wahl, wenn der Ausgang unmittelbar dem Sensorzustand folgen soll.
Über zwei Taster am Sensor, nicht über Trimmer. Drücken Sie A und B einmal gleichzeitig, dann verändert jeder Druck auf A oder B den Abstand um 0,2 mm. Ein erneutes gleichzeitiges Drücken von A und B schließt die Einstellung ab. Der Bereich reicht von 0 bis 15 mm je nach Material, ab Werk ist Getreide eingestellt. Die Werkseinstellung stellen Sie wieder her, indem Sie A und B 15 Sekunden lang gedrückt halten.
Diese Ausführung arbeitet mit 90 bis 250 V AC bei 50 bis 60 Hz. Der Relaisausgang schaltet bei 250 V AC maximal 5 A bei cos φ = 1, 2 A bei cos φ = 0,8 und 0,35 A bei cos φ = 0,4, im Gleichstrombetrieb 5 A bei 0 bis 30 V DC. Relaiskontakte und Versorgungsspannung sind galvanisch getrennt, geprüft mit 4 kV AC.
