DOL 43R Kapazitiver Sensor mit Abschaltverzögerung, 90–250 V | 100661

SKU: ART-K1-A12
(0)
Nur noch 2 übrig
Nur noch wenige verfügbar – jetzt bestellen!
✓ Abschaltverzögerung 0 s bis 240 min einstellbar – stabilisiert das Signal bei bewegtem Material
✓ Relais-Ausgang SPDT, 5 A / 250 V AC – direkte Ansteuerung von Lasten und Steuerungen
✓ Schutzart IP67 nach IEC 60529 – geschützt gegen Staub und zeitweiliges Untertauchen
130,28 € inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 € Artikelgewicht 0.389 kg
bis 1 kg 2,95 € · über 1 kg 5,95 € · ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand Mo · Lieferung ca. 16.09. – 20.09.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

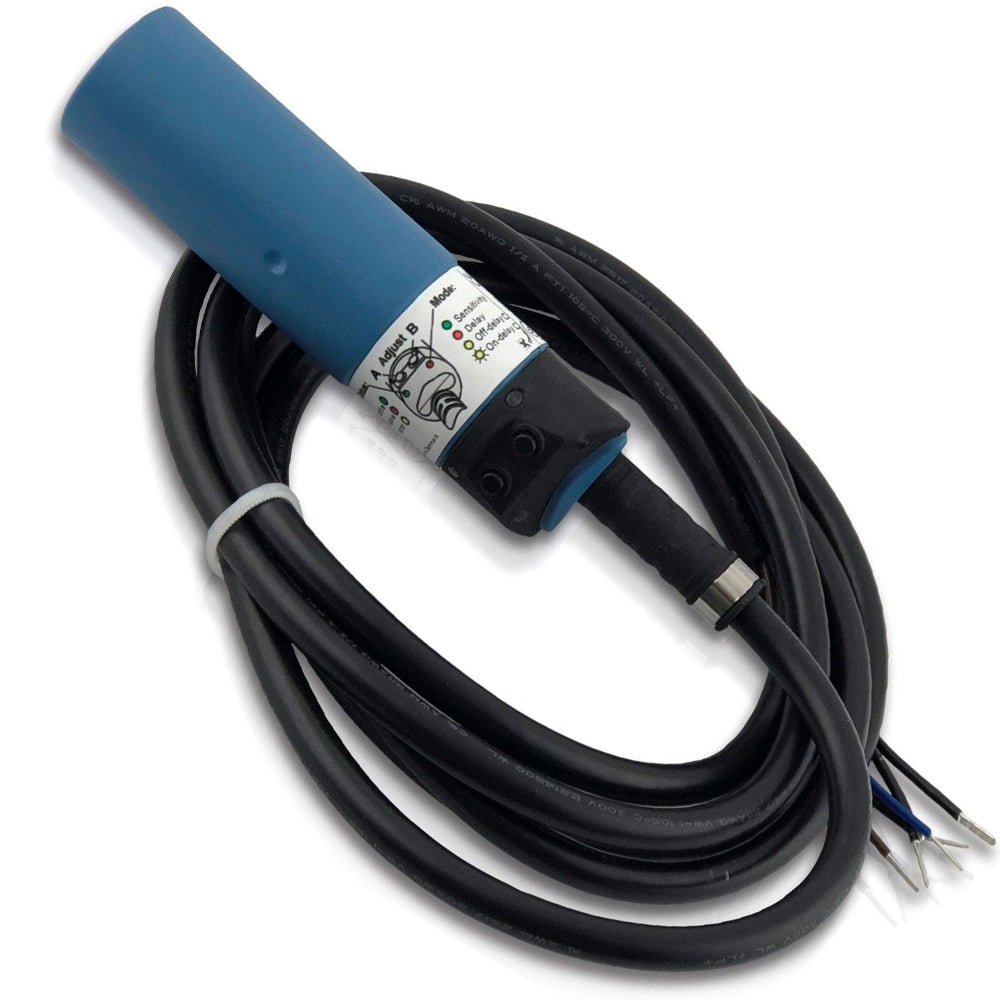

Der DOL 43R ist ein kapazitiver Näherungssensor von dol-sensors A/S mit einstellbarer Abschaltverzögerung. Die Verzögerung ist von 0 Sekunden bis 240 Minuten frei einstellbar und ab Werk auf 30 Sekunden gesetzt. Sie stabilisiert das Schaltsignal bei kurzzeitigen Füllstandsschwankungen – etwa in bewegtem Material, bei pulsierendem Materialfluss oder zur Vermeidung von Fehlschaltungen durch Erschütterungen. Typische Einsatzbereiche sind Futtersilos, Mischer und Vorratsbehälter in der Tierhaltung.

Das glatte Kunststoffgehäuse mit 30 mm Durchmesser wird mit Befestigungsclips an der Behälterwand montiert. Der Sensor erkennt Füllstände durch Kunststoff hindurch und kann dadurch außerhalb des Produkts positioniert werden – das schützt vor Abrasion und erleichtert die Reinigung. Schaltabstand und Abschaltverzögerung werden am Sensor individuell eingestellt.

Der Relais-Ausgang (SPDT, Wechsler NO+NC) schaltet Lasten bis 5 A bei 250 V AC und steuert Schütze, Ventile und Motoren direkt an. Zwei LEDs zeigen Betriebsspannung und Ausgangsstatus an. Die Schutzart IP67 nach IEC 60529 schützt gegen Staub und zeitweiliges Untertauchen.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Die Schutzart IP67 nach IEC 60529 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. IP67 ist nicht gleichwertig mit IP69k – für Hochdruckreinigung ist dieser Sensor nicht freigegeben.

Nicht zur Erfassung von Metallen unter hoher Dämpfung geeignet. Bei abweichenden Medien ist der Schaltabstand per Trimmer anzupassen oder das Hersteller-Datenblatt zu Rate zu ziehen.
  • Typ Kapazitiver Näherungssensor
  • Sensorprinzip Kapazitiv
  • Funktion Füllstandsgrenzschalter mit Abschaltverzögerung
  • Signaltyp Schaltend (Relais)
  • Erfassbare Medien Futter, Getreide und Feststoffe
  • Schaltabstand 0–15 mm, einstellbar
  • Hysterese 4–10 %
  • Schaltfrequenz 1 Hz
  • Verzögerungstyp Abschaltverzögerung (2 Trimmer)
  • Verzögerungsbereich 0 s – 240 min, einstellbar (Werkseinstellung: 30 s)
  • Betriebsspannung 90–250 V AC, 50–60 Hz
  • Leistungsaufnahme max. 2 VA
  • Ausgangssignal Relais SPDT (Wechsler NO+NC)
  • Schaltleistung 5 A bei 250 V AC (cos φ=1), 2 A bei cos φ=0,8, 0,35 A bei cos φ=0,4
  • Ausgangsanzeige Status-LED: rot = Material erkannt, grün = kein Material, gelb = Fehler, blinkend = Zeitverzögerung läuft
  • Anschlussart Festkabel, 1,5 m, 5 × 0,75 mm²
  • Gehäusemaße 110 × Ø 30 mm
  • Gehäusematerial Thermoplastisches Kunststoffgehäuse, glatt
  • Montageart Außenmontage mit Befestigungsclips
  • Schutzart IP67 nach IEC 60529
  • Betriebstemperatur −20 °C bis +70 °C
  • Lagertemperatur −30 °C bis +85 °C
  • Zulassungen CE, UL, C-UL
  • - 1× DOL 43R kapazitiver Näherungssensor mit Abschaltverzögerung (Modell 100661), 1× Befestigungsclip

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark

Häufige Fragen zu DOL Näherungssensoren

Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
Die Technical Information der DOL 40R-Serie weist IP67 aus. IP67 nach IEC 60529 steht für staubdicht und zeitweiliges Untertauchen. Die Prüfung gegen Hochdruck- und Dampfstrahl ist Gegenstand von IP69K nach DIN 40050-9 — diese Schutzart weist der Hersteller für die 40R-Serie nicht aus. Reinigen Sie diese Sensoren deshalb nicht mit dem Hochdruckreiniger.
Die Versorgungsspannung kommt an die blaue und die braune Ader, die Last liegt in Reihe mit dem Relaiskontakt. Soll die Anlage stoppen, wenn der Sensor belegt ist, verwenden Sie die schwarzen Adern 1 und 3. Soll sie starten, wenn der Sensor belegt ist, nehmen Sie die Adern 1 und 4. Beachten Sie den Hinweis des Herstellers: bei anliegender Versorgungsspannung und belegtem Sensor steht das interne Relais auf NC, Ader 1 und 4 sind verbunden.
Mindestens 10 mm des Sensorendes müssen frei liegen. Diese Angabe steht wörtlich in den Montageanleitungen des Herstellers. Planen Sie Bohrung und Wandstärke entsprechend.
Der Hersteller beschreibt die Serie als ausgelegt für die Erkennung von Futter, Getreide und Feststoffen in Tanks, Silos und Behältern. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein.
Rot heißt: der Sensor ist belegt. Grün heißt: der Sensor ist frei. Gelb zeigt einen Fehler an. Blinkt eine LED, läuft gerade eine Zeitverzögerung.
Wird der Sensor frei, startet die Verzögerungszeit — die rote LED blinkt währenddessen. Erst wenn die Zeit abgelaufen ist, schaltet das Relais zurück. Das stabilisiert das Signal, wenn Material in Bewegung ist. Die Zeit ist von 0 bis 240 Minuten einstellbar, ab Werk sind 30 Sekunden gesetzt.
Über zwei Taster am Sensor, nicht über Trimmer. Zuerst die Empfindlichkeit: A und B einmal gleichzeitig drücken, dann verändert jeder Druck auf A oder B den Abstand um 0,2 mm. Mit A und B gleichzeitig geht es zur Zeiteinstellung weiter. Dort steht A für plus eine Minute und B für plus eine Sekunde — 1 × A und 5 × B ergeben also 65 Sekunden. A und B gleichzeitig schließt die Einstellung ab.
Diese Ausführung arbeitet mit 90 bis 250 V AC bei 50 bis 60 Hz. Der Relaisausgang schaltet bei 250 V AC maximal 5 A bei cos φ = 1, 2 A bei cos φ = 0,8 und 0,35 A bei cos φ = 0,4, im Gleichstrombetrieb 5 A bei 0 bis 30 V DC. Relaiskontakte und Versorgungsspannung sind galvanisch getrennt, geprüft mit 4 kV AC.
