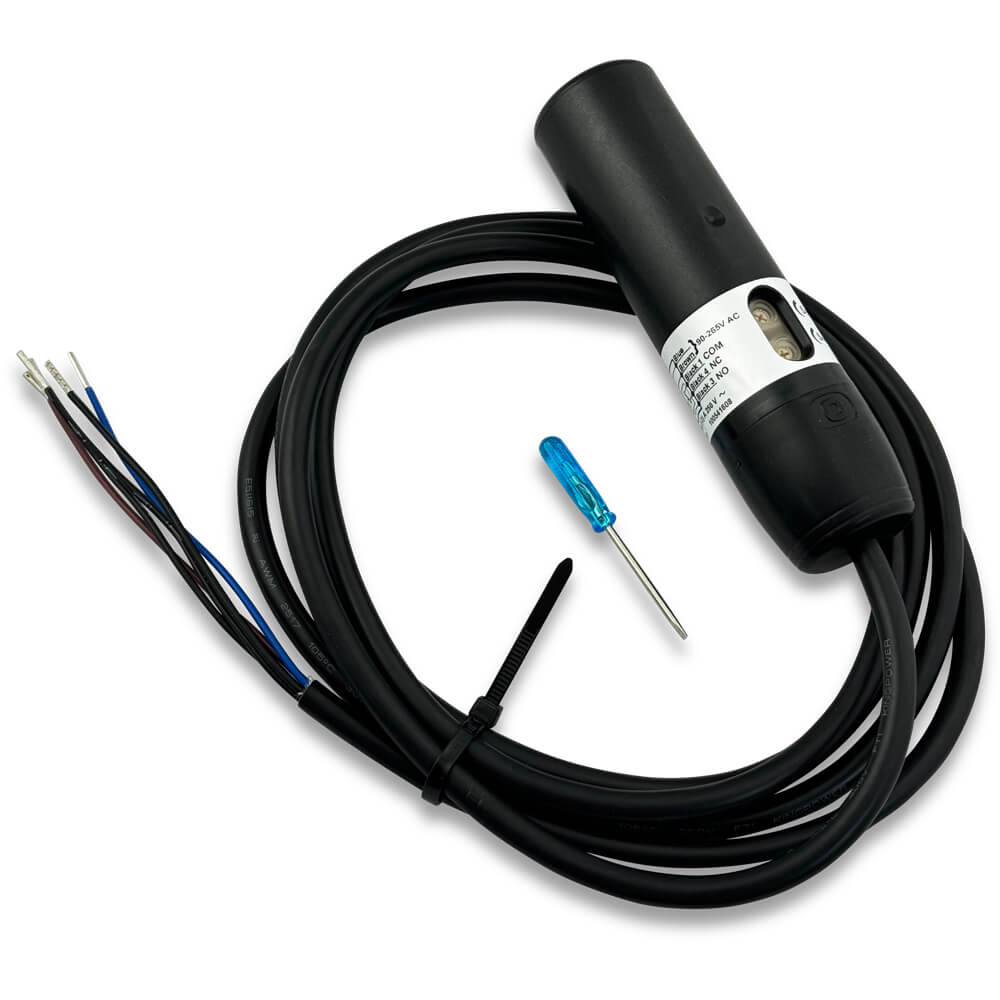

DOL 44R-33 kapazitiver Sensor mit schwarzem Gehäuse, Anschlusskabel, abisolierten Aderenden und Einstellschraubendreher
DOL 44R-33 kapazitiver Sensor mit schwarzem Gehäuse, Anschlusskabel, abisolierten Aderenden und Einstellschraubendreher
DOL Sensors

DOL 44R-33 Kapazitiver Sensor mit Heizung, 90–265 V AC | 100305

SKU: ART-K1-A13
(0)
Nur noch 2 verfügbar
Nur noch wenige verfügbar – jetzt bestellen!
✓ Integrierte Heizung – Einsatz bis −40 °C, verhindert Kondensat und Eisbildung
✓ Relais-Ausgang SPDT, 5 A / 250 V AC – zur direkten Ansteuerung von Lasten und Steuerungen
✓ Schutzart IP69k nach DIN 40050-9 – geprüft gegen Staub und Hochdruckreinigung
125,95 € inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 € Artikelgewicht 0.3 kg
bis 1 kg 2,95 € · über 1 kg 5,95 € · ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand heute · Lieferung ca. 06.11. – 10.11.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Der DOL 44R-33 ist ein kapazitiver Näherungssensor von dol-sensors A/S mit integrierter Heizfunktion. Die Heizung verhindert Kondensat- und Eisbildung am Sensorkopf und erweitert den Einsatzbereich auf Temperaturen bis −40 °C. Damit eignet sich der Sensor für unbeheizte Futtersilos, Außenanlagen und Kühlräume – Umgebungen, in denen kapazitive Standardsensoren an ihre Grenzen stoßen.

Das konische Gehäuse mit 30/32 mm Durchmesser wurde entwickelt, damit der Sensorkopf bündig mit der Behälterwand abschließt. Das verhindert Materialansammlungen und erleichtert die Reinigung. Der Sensor arbeitet mit einem Relais-Ausgang (SPDT, Wechsler NO+NC) und kann Lasten bis 5 A bei 250 V AC schalten. Schaltabstand und Abschaltverzögerung lassen sich über zwei Trimmer anpassen.

Laut Herstellerangabe ist der DOL 44R-33 gegen Kurzschluss und Überlastung geschützt und unempfindlich gegenüber elektromagnetischen Störungen. Drei LEDs zeigen Betriebszustand, Ausgangsstatus und Heizfunktion an. Die Schutzart IP69k nach DIN 40050-9 (NEMA 1, 3, 4, 6, 12, 13) ist für Anwendungen mit Hochdruckreinigung geprüft.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Die Schutzart IP69k nach DIN 40050-9 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. Bei direktem Dauerkontakt mit stark alkalischen Medien oder aggressiven Reinigungsmitteln kann die Lebensdauer reduziert sein.

Die Heizfunktion ist dauerhaft aktiv, sobald Spannung anliegt. Bei Einsatz in wärmeisolierten Gehäusen ist auf ausreichende Wärmeabfuhr zu achten. Nicht zur Erfassung von Metallen unter hoher Dämpfung geeignet – bei abweichenden Medien ist der Schaltabstand per Trimmer anzupassen oder das Hersteller-Datenblatt zu Rate zu ziehen.
  • Produkttyp Kapazitiver Näherungssensor
  • Sensorprinzip Kapazitiv (mit integrierter Heizung)
  • Funktion Füllstandsgrenzschalter mit Heizung
  • Signaltyp Schaltend (Relais)
  • Erfassbare Medien Futter, Getreide und Feststoffe
  • Schaltabstand 0–25 mm, einstellbar (Sa: 4–20 mm)
  • Hysterese 4–10 %
  • Schaltfrequenz ≥ 5 Hz
  • Verzögerungstyp Abschaltverzögerung, einstellbar (2 Trimmer)
  • Verzögerungsbereich 0,1 s – 600 s
  • Betriebsspannung 90–265 V AC, 47–63 Hz
  • Leistungsaufnahme max. 3 W (inkl. Heizung)
  • Ausgangssignal Relais SPDT (Wechsler NO+NC)
  • Schaltleistung 5 A bei 250 V AC (cos φ=1), 2 A induktiv, 5 A bei 30 V DC
  • Ausgangsanzeige LED gelb (Ausgang), LED grün (Betrieb), LED rot (Heizung)
  • Anschlussart Festkabel, 2 m, 5 × 0,5 mm² (AWG 20), Kabeltyp UL2517
  • Gehäusemaße 122 × Ø 30/32 mm (konisch)
  • Gehäusematerial Thermoplastisches Kunststoffgehäuse, konisch
  • Montageart Wandbündige Montage, konisches Gehäuse
  • Schutzart IP69k nach DIN 40050-9, NEMA 1/3/4/6/12/13
  • Betriebstemperatur −40 °C bis +70 °C (mit aktiver Heizung)
  • Lagertemperatur −30 °C bis +80 °C
  • Zulassungen CE, UL, C-UL
  • - 1× DOL 44R-33 kapazitiver Näherungssensor mit Heizung (Modell 100305)

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark

Häufige Fragen zu DOL Näherungssensoren

Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
IP69k nach DIN 40050-9 ist die Prüfung gegen Hochdruck- und Dampfstrahlreinigung; die erste Kennziffer 6 steht für staubdicht. Der Hersteller führt für dieses Modell IP 69k (DIN 40050-9) sowie NEMA 1, 3, 4, 6, 12 und 13 auf. Die Schutzart setzt sachgemäße Montage und einen unbeschädigten Kabelmantel voraus.
Die Versorgungsspannung kommt an die blaue und die braune Ader, die Last liegt in Reihe mit dem Relaiskontakt. Soll die Anlage stoppen, wenn der Sensor belegt ist, verwenden Sie die schwarzen Adern 1 und 3. Soll sie starten, wenn der Sensor belegt ist, nehmen Sie die Adern 1 und 4. Beachten Sie den Hinweis des Herstellers: bei anliegender Versorgungsspannung und belegtem Sensor steht das interne Relais auf NC, Ader 1 und 4 sind verbunden.
Der Hersteller beschreibt die Serie als ausgelegt für die Erkennung von Futter, Getreide und Feststoffen in Tanks, Silos und Behältern. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein.
Zwei Trimmer verändern zwei Parameter, welche das sind, hängt vom Modell ab. Möglich sind Empfindlichkeit, Ein- oder Abschaltverzögerung und der MaxRunTimer mit den drei Stellungen Aus, Periode 1 und Periode 2. Welche Funktionen Ihr Exemplar hat, steht auf dem Produktetikett.
Für den Durchmesser. Der Hersteller schlüsselt die Modellbezeichnung so auf: DOL 44R – R für Abschaltverzögerung, H für Heizung, G für Gewinde, T für Rohrmontage und „-33“ für den Durchmesser. Der DOL 44R-33 ist in glatter Ausführung mit 33 mm ausgeführt und wird in einer PG36/M40-Schraubflansch montiert, wobei mindestens 10 mm des Sensorendes frei bleiben müssen. Das Gehäuse ist 122 mm lang.
Der Technical User Guide nennt für diese Serie 10 bis 30 V AC/DC und 90 bis 265 V AC bei 47 bis 63 Hz, je nach Ausführung. Welche Variante Sie in der Hand haben, steht auf dem Produktetikett. Der Relaisausgang schaltet bei 250 V AC maximal 5 A ohmsch und 2 A induktiv.
