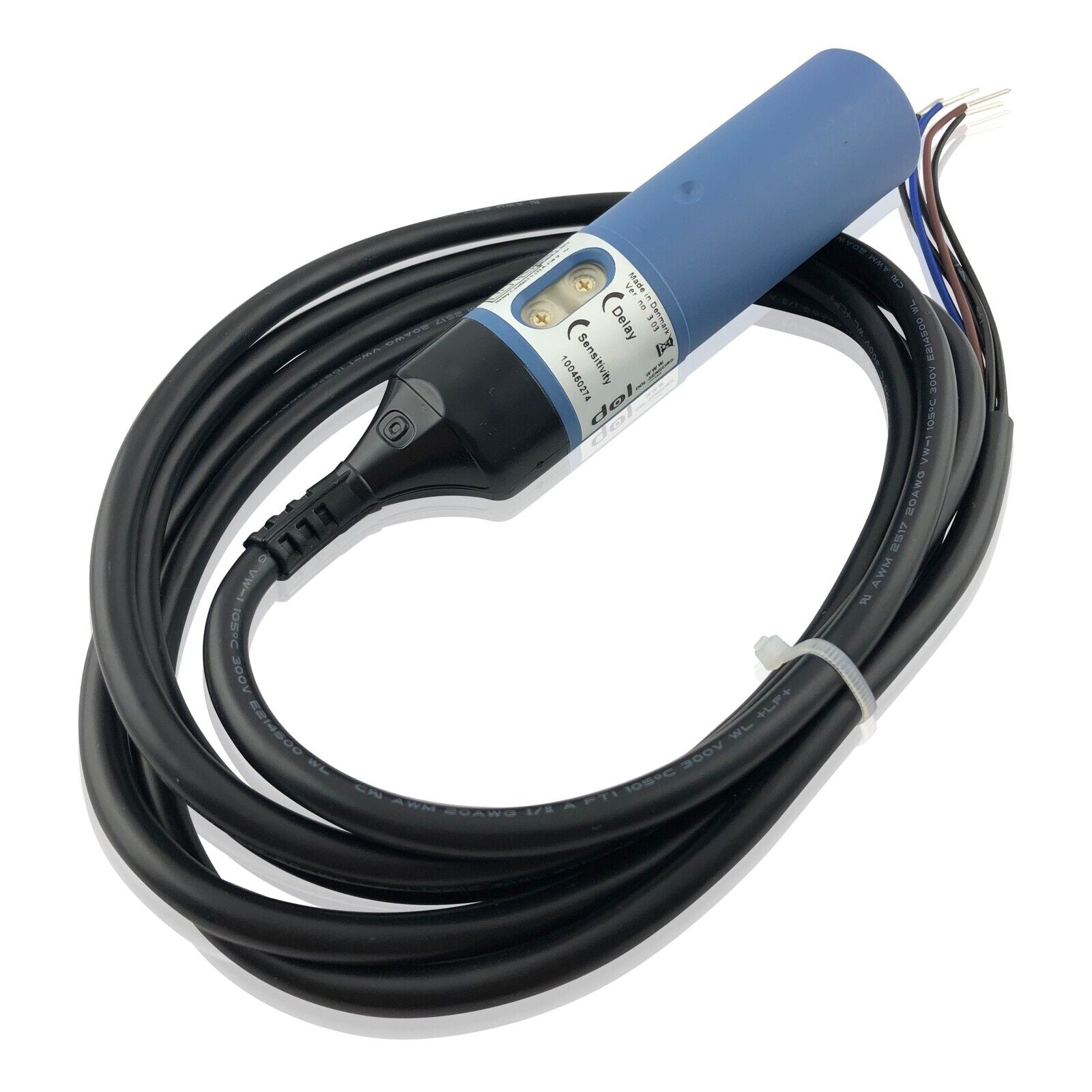

DOL 44R kapazitiver Näherungssensor mit aufgerolltem Anschlusskabel, Ansicht von schräg oben

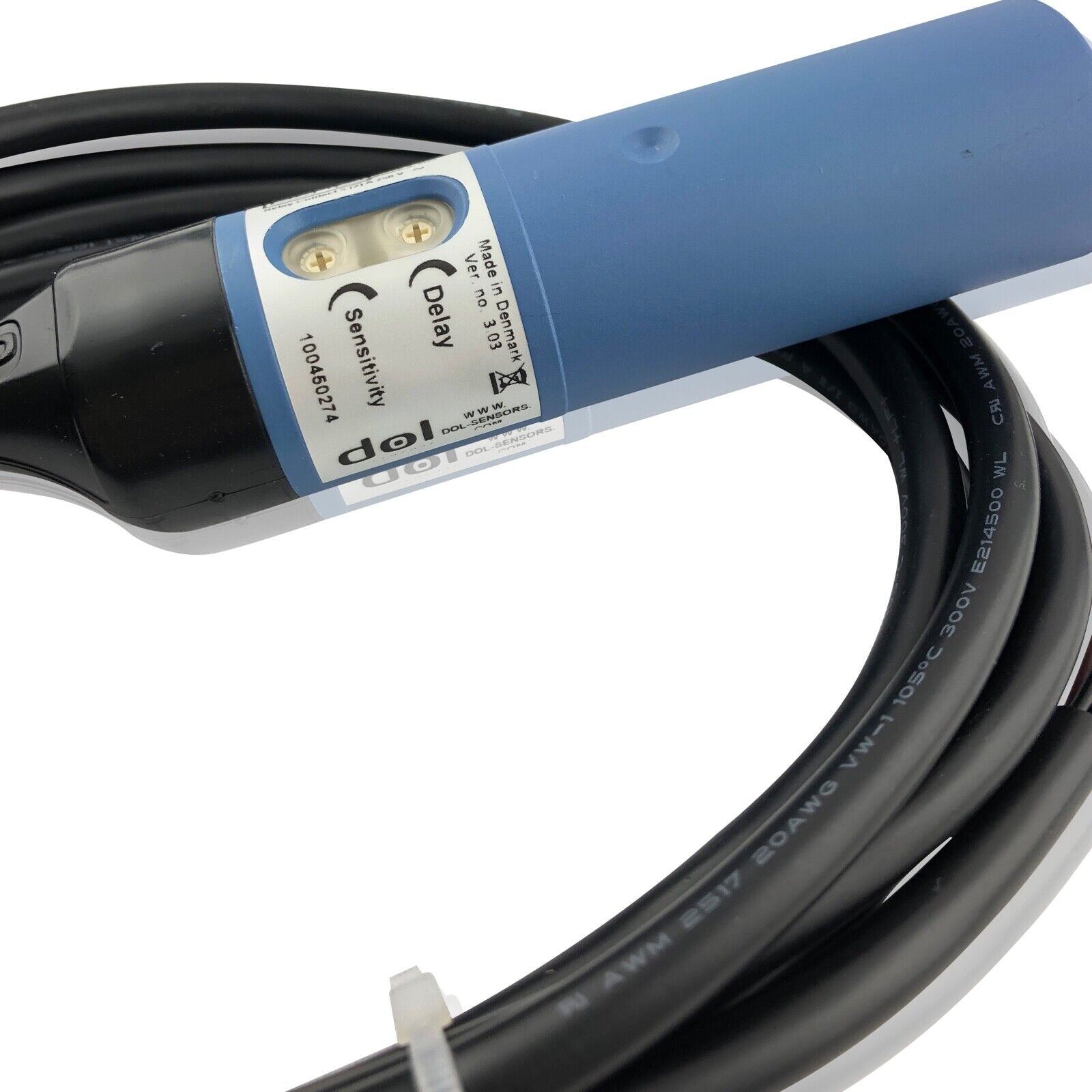

DOL 44R, Nahaufnahme der beiden Einstellregler Delay und Sensitivity am Sensorgehäuse

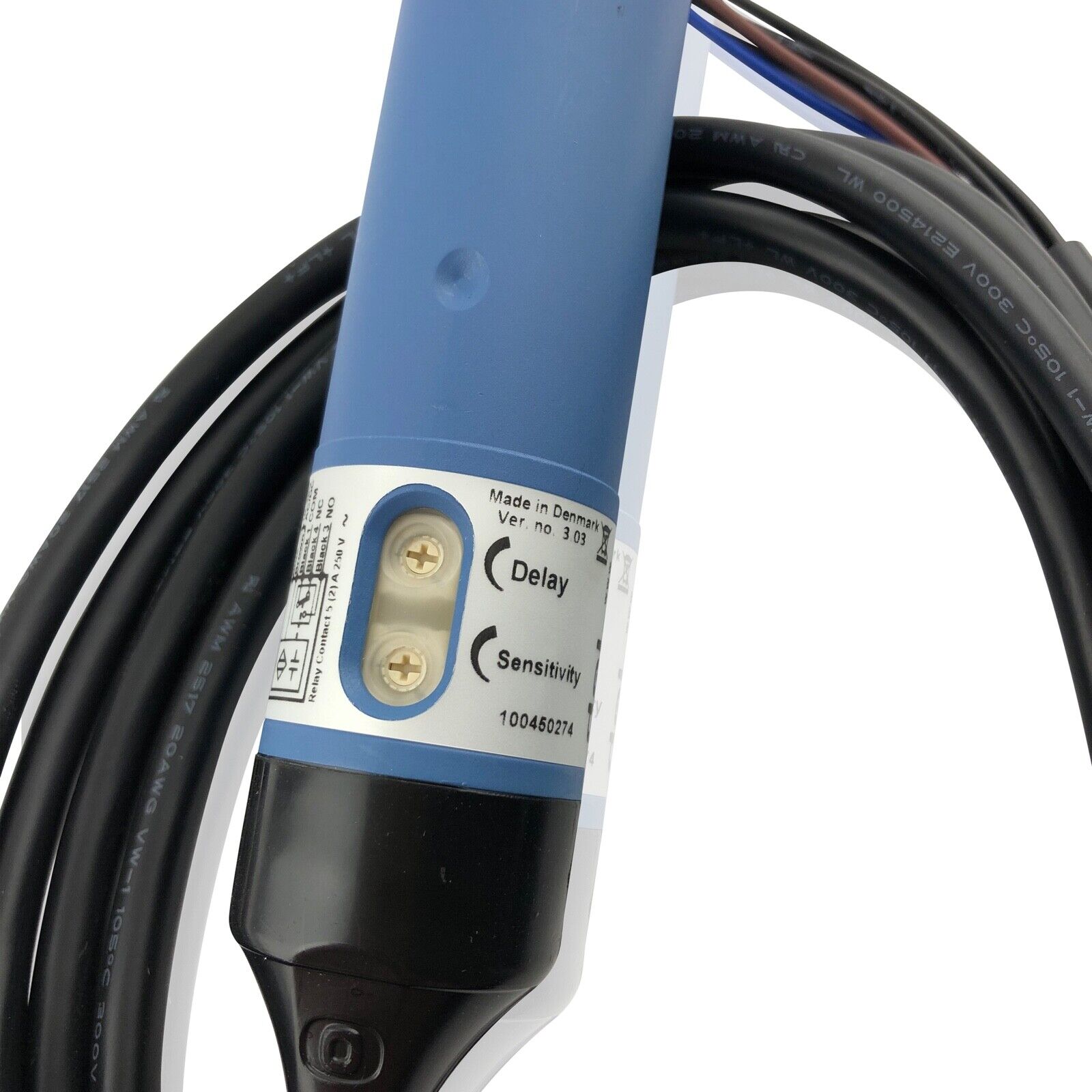

DOL 44R, Nahaufnahme des Typenschilds mit CE-Kennzeichnung am blauen Sensorgehäuse
DOL 44R kapazitiver Näherungssensor mit aufgerolltem Anschlusskabel, Ansicht von schräg oben
DOL 44R, Nahaufnahme der beiden Einstellregler Delay und Sensitivity am Sensorgehäuse
DOL 44R, Nahaufnahme des Typenschilds mit CE-Kennzeichnung am blauen Sensorgehäuse
DOL Sensors

DOL 44R Kapazitiver Näherungssensor, Relais, 10–30 V AC/DC | 100609

SKU: ART-K1-A3
(0)
Nur noch 5 übrig
Nur noch wenige verfügbar – jetzt bestellen!
✓ Niedervolt 10–30 V AC/DC – geeignet für SPS-Systeme und batterieversorgte Steuerungen
✓ Relais-Ausgang SPDT, 5 A / 250 V AC – direkte Ansteuerung von Lasten und Steuerungen
✓ Schutzart IP69k nach DIN 40050-9 – geprüft gegen Staub und Hochdruckreinigung
108,94 € inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 € Artikelgewicht 0.35 kg
bis 1 kg 2,95 € · über 1 kg 5,95 € · ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand Mo · Lieferung ca. 16.09. – 20.09.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Der DOL 44R in der 10–30 V-Ausführung ist ein kapazitiver Näherungssensor von dol-sensors A/S mit Relais-Ausgang, entwickelt für Niedervolt-Steuerungen und batterieversorgte Systeme. Typische Einsatzbereiche sind SPS-Anlagen, Steuerungen in Futterautomaten, 24-V-Systeme in der Landwirtschaft sowie Tränken und Futtersilos mit Niederspannungsversorgung.

Das glatte Kunststoffgehäuse mit 30 mm Durchmesser wird mit Befestigungsclips an der Behälterwand montiert. Der Sensor erkennt Füllstände durch Kunststoff hindurch und kann dadurch außerhalb des Produkts positioniert werden – das schützt vor Abrasion und erleichtert die Reinigung. Schaltabstand und Abschaltverzögerung lassen sich über zwei Trimmer individuell anpassen.

Der integrierte Relais-Ausgang (SPDT, Wechsler NO+NC) schaltet Lasten bis 5 A bei 250 V AC und eignet sich für die direkte Ansteuerung von Schützen, Ventilen, Motoren und SPS-Eingängen. Drei LEDs zeigen Betriebsspannung, Ausgangsstatus und Empfindlichkeitsbereich an. Die Schutzart IP69k nach DIN 40050-9 (NEMA 1, 3, 4, 6, 12, 13) ist für Anwendungen mit Hochdruckreinigung geprüft.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Die Schutzart IP69k nach DIN 40050-9 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. Bei direktem Dauerkontakt mit stark alkalischen Medien oder aggressiven Reinigungsmitteln kann die Lebensdauer reduziert sein.

Nicht zur Erfassung von Metallen unter hoher Dämpfung geeignet. Bei abweichenden Medien ist der Schaltabstand per Trimmer anzupassen oder das Hersteller-Datenblatt zu Rate zu ziehen.
  • Typ Kapazitiver Näherungssensor
  • Sensorprinzip Kapazitiv
  • Funktion Füllstandsgrenzschalter
  • Signaltyp Schaltend (Relais)
  • Erfassbare Medien Futter, Getreide und Feststoffe
  • Schaltabstand 0–25 mm, einstellbar (Sa: 4–20 mm)
  • Hysterese 4–10 %
  • Schaltfrequenz ≥ 5 Hz
  • Verzögerungstyp Abschaltverzögerung, einstellbar (2 Trimmer)
  • Verzögerungsbereich 0,1 s – 600 s
  • Betriebsspannung 10–30 V AC/DC, 47–63 Hz (bei AC-Betrieb)
  • Leistungsaufnahme max. 1,5 W
  • Ausgangssignal Relais SPDT (Wechsler NO+NC)
  • Schaltleistung 5 A bei 250 V AC (cos φ=1), 2 A induktiv, 5 A bei 30 V DC
  • Ausgangsanzeige LED gelb (Ausgang), LED grün (Betrieb), LED rot (Empfindlichkeit)
  • Anschlussart Festkabel, 2 m, 5 × 0,5 mm² (AWG 20), Kabeltyp UL2517
  • Gehäusemaße 138 × Ø 30 mm
  • Gehäusematerial Thermoplastisches Kunststoffgehäuse, glatt
  • Montageart Außenmontage mit Befestigungsclips
  • Schutzart IP69k nach DIN 40050-9, NEMA 1/3/4/6/12/13
  • Betriebstemperatur −20 °C bis +70 °C
  • Lagertemperatur −30 °C bis +80 °C
  • Zulassungen CE, UL, C-UL
  • - 1× DOL 44R kapazitiver Näherungssensor (Modell 100609), 1× Befestigungsclip

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark

Häufige Fragen zu DOL Näherungssensoren

Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
IP69k nach DIN 40050-9 ist die Prüfung gegen Hochdruck- und Dampfstrahlreinigung; die erste Kennziffer 6 steht für staubdicht. Der Hersteller führt für dieses Modell IP 69k (DIN 40050-9) sowie NEMA 1, 3, 4, 6, 12 und 13 auf. Die Schutzart setzt sachgemäße Montage und einen unbeschädigten Kabelmantel voraus.
Die Versorgungsspannung kommt an die blaue und die braune Ader, die Last liegt in Reihe mit dem Relaiskontakt. Soll die Anlage stoppen, wenn der Sensor belegt ist, verwenden Sie die schwarzen Adern 1 und 3. Soll sie starten, wenn der Sensor belegt ist, nehmen Sie die Adern 1 und 4. Beachten Sie den Hinweis des Herstellers: bei anliegender Versorgungsspannung und belegtem Sensor steht das interne Relais auf NC, Ader 1 und 4 sind verbunden.
Der Hersteller beschreibt die Serie als ausgelegt für die Erkennung von Futter, Getreide und Feststoffen in Tanks, Silos und Behältern. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein.
Zwei Trimmer verändern zwei Parameter, welche das sind, hängt vom Modell ab. Möglich sind Empfindlichkeit, Ein- oder Abschaltverzögerung und der MaxRunTimer mit den drei Stellungen Aus, Periode 1 und Periode 2. Welche Funktionen Ihr Exemplar hat, steht auf dem Produktetikett.
Der DOL 44R wird in mehreren Spannungsvarianten geliefert; der Hersteller nennt 10–30 V AC/DC, 90–265 V AC und 20–280 V AC/DC. Diese Ausführung ist die Niedervolt-Variante mit 10 bis 30 V AC/DC bei 47 bis 63 Hz. Sie passt zu SPS-Steuerungen und Anlagen, die ohnehin auf 24 V arbeiten.
Diese Ausführung hat ein glattes Gehäuse mit 30 mm Durchmesser und 138 mm Länge und wird in einer PG36/M40-Verschraubung montiert. Mindestens 10 mm des Sensorendes müssen frei liegen. Soll der Sensor einen DOL 33 ersetzen, sieht der Hersteller dafür den Adapter für DOL 40R/PG36 mit der Artikelnummer 140113 vor.
