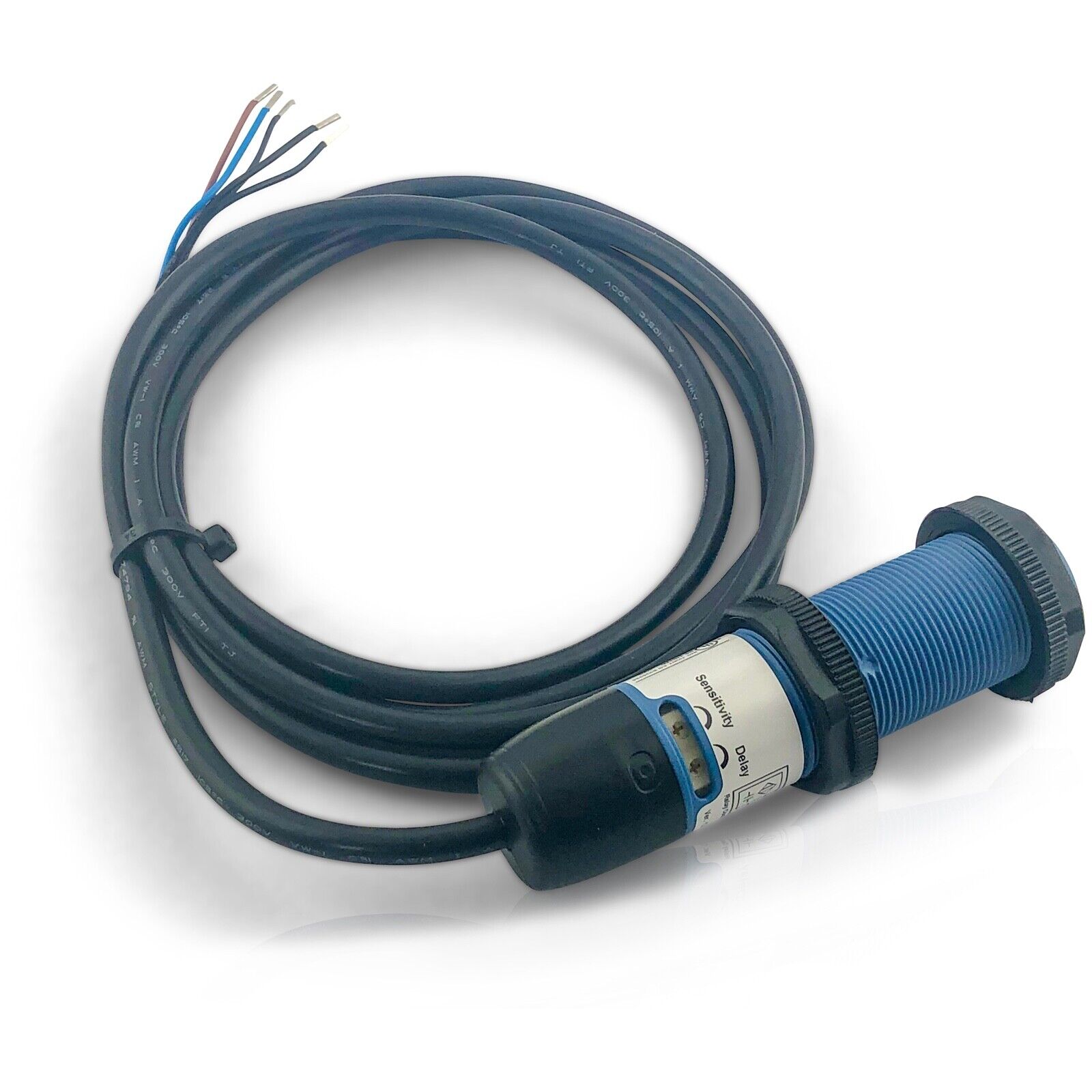

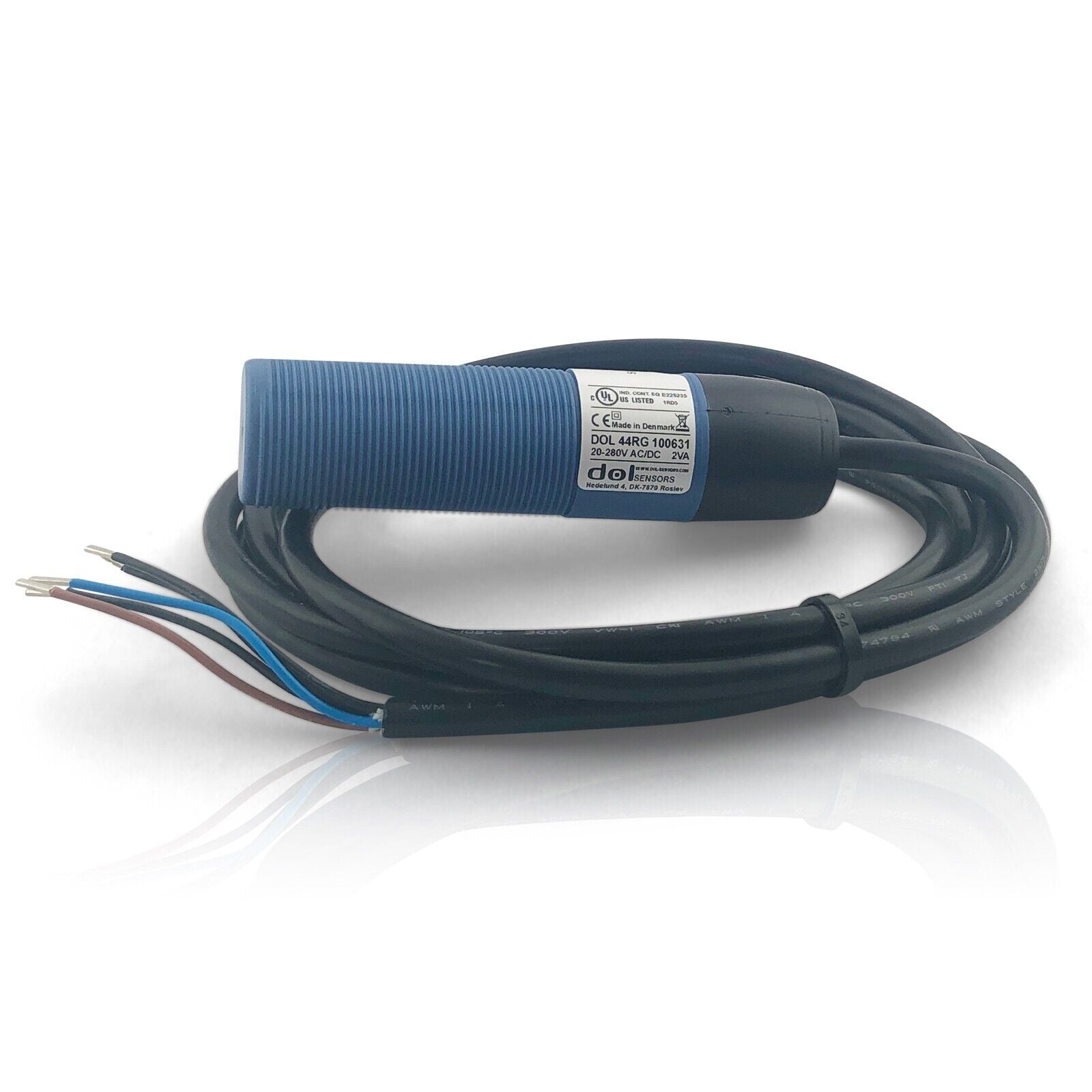

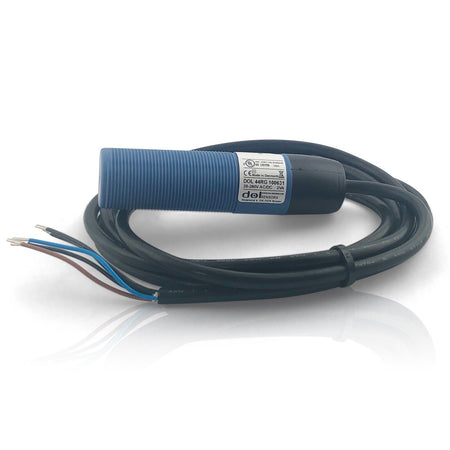

DOL 44RG kapazitiver Näherungssensor mit Gewindeschaft und Anschlusskabel

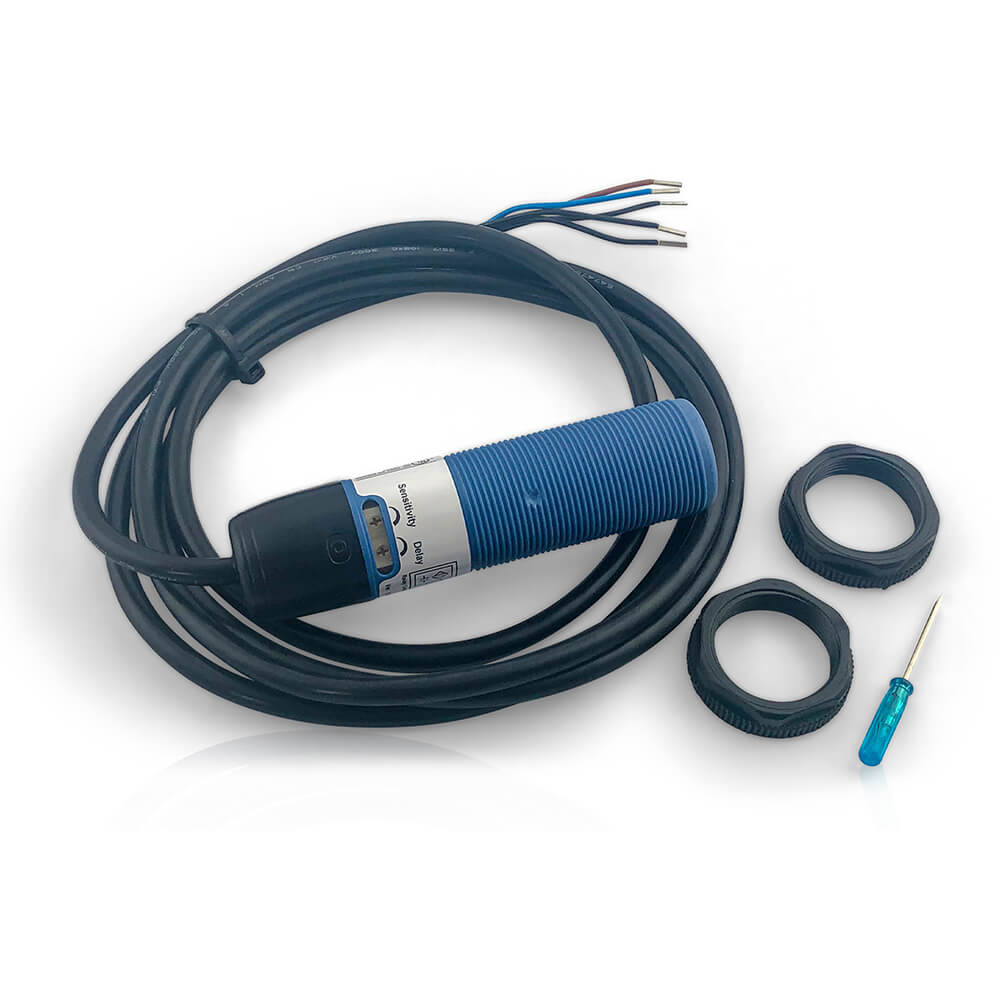

DOL 44RG mit Anschlusskabel, zwei Muttern und Einstellschraubendreher
Infografik zum DOL 44RG, Bildtext „hohe Immunität gegen Störungen von elektrischer Kommunikation“, „Einfache Bedienung“ und „IP69K Schutzklasse“
DOL 44RG mit schwarzer Anschlusskappe und aufgerolltem Kabel, Ansicht von schräg oben
DOL 44RG kapazitiver Näherungssensor mit Gewindeschaft und Anschlusskabel
DOL 44RG mit Anschlusskabel, zwei Muttern und Einstellschraubendreher
Infografik zum DOL 44RG, Bildtext „hohe Immunität gegen Störungen von elektrischer Kommunikation“, „Einfache Bedienung“ und „IP69K Schutzklasse“
DOL 44RG mit schwarzer Anschlusskappe und aufgerolltem Kabel, Ansicht von schräg oben
DOL Sensors

DOL 44RG Kapazitiver Sensor mit M30-Gewinde, 20–280 V AC/DC | 100631

SKU: ART-K1-A6
(0)
Nur noch 3 verfügbar
Nur noch wenige verfügbar – jetzt bestellen!
✓ M30-Gewinde – schnelle, flanschlose Montage durch Standardbohrungen mit Kontermutter
✓ Universal-Spannung 20–280 V AC/DC – flexibel für Niedervolt- und Netzspannungssysteme
✓ Schutzart IP69k nach DIN 40050-9 – geprüft gegen Staub und Hochdruckreinigung
109,94 € inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 € Artikelgewicht 0.35 kg
bis 1 kg 2,95 € · über 1 kg 5,95 € · ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand heute · Lieferung ca. 06.11. – 10.11.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Der DOL 44RG ist ein kapazitiver Näherungssensor von dol-sensors A/S mit M30-Gewinde und Universal-Spannungsversorgung von 20 bis 280 V AC/DC. Das Gewindegehäuse erlaubt eine schnelle, flanschlose Montage durch Standardbohrungen – mit Kontermutter lässt sich der Sensor stufenlos in der Eindringtiefe justieren. Typische Einsatzbereiche sind Futtersilos, Tränken, Flüssigkeitstanks und Mischer in der Landwirtschaft.

Der Sensor erkennt Füllstände durch Kunststoff hindurch und kann dadurch außerhalb des Produkts montiert werden – das schützt vor Abrasion und erleichtert die Reinigung. Schaltabstand und Abschaltverzögerung lassen sich über zwei Trimmer individuell anpassen. Der breite Spannungsbereich macht den Sensor sowohl für Niedervolt-Steuerungen als auch für Netzspannungsanwendungen geeignet.

Der integrierte Relais-Ausgang (SPDT, Wechsler NO+NC) schaltet Lasten bis 5 A bei 250 V AC und eignet sich für die direkte Ansteuerung von Schützen, Ventilen, Motoren und SPS-Eingängen. Drei LEDs zeigen Betriebsspannung, Ausgangsstatus und Empfindlichkeitsbereich an. Die Schutzart IP69k nach DIN 40050-9 (NEMA 1, 3, 4, 6, 12, 13) ist für Anwendungen mit Hochdruckreinigung geprüft.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Die Schutzart IP69k nach DIN 40050-9 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. Bei direktem Dauerkontakt mit stark alkalischen Medien oder aggressiven Reinigungsmitteln kann die Lebensdauer reduziert sein.

Nicht zur Erfassung von Metallen unter hoher Dämpfung geeignet. Bei abweichenden Medien ist der Schaltabstand per Trimmer anzupassen oder das Hersteller-Datenblatt zu Rate zu ziehen.
  • Produkttyp Kapazitiver Näherungssensor
  • Sensorprinzip Kapazitiv
  • Funktion Füllstandsgrenzschalter
  • Signaltyp Schaltend (Relais)
  • Erfassbare Medien Futter, Getreide und Feststoffe
  • Schaltabstand 0–25 mm, einstellbar (Sa: 4–20 mm)
  • Hysterese 4–10 %
  • Schaltfrequenz ≥ 5 Hz
  • Verzögerungstyp Abschaltverzögerung, einstellbar (2 Trimmer)
  • Verzögerungsbereich 0,1 s – 600 s
  • Betriebsspannung 20–280 V AC/DC, 47–63 Hz
  • Leistungsaufnahme max. 1,5 W
  • Ausgangssignal Relais SPDT (Wechsler NO+NC)
  • Schaltleistung 5 A bei 250 V AC (cos φ=1), 2 A induktiv, 5 A bei 30 V DC
  • Ausgangsanzeige LED gelb (Ausgang), LED grün (Betrieb), LED rot (Empfindlichkeit)
  • Anschlussart Festkabel, 2 m, 5 × 0,5 mm² (AWG 20), Kabeltyp UL2517
  • Gehäusemaße 138 × Ø 30 mm (M30-Gewinde)
  • Gehäusematerial Thermoplastisches Kunststoffgehäuse, M30-Gewinde
  • Montageart M30-Gewindemontage mit Kontermutter
  • Schutzart IP69k nach DIN 40050-9, NEMA 1/3/4/6/12/13
  • Betriebstemperatur −20 °C bis +70 °C
  • Lagertemperatur −30 °C bis +80 °C
  • Zulassungen CE, UL, C-UL
  • - 1× DOL 44RG kapazitiver Näherungssensor mit M30-Gewinde (Modell 100631), 2× Kontermutter

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark

Häufige Fragen zu DOL Näherungssensoren

Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
IP69k nach DIN 40050-9 ist die Prüfung gegen Hochdruck- und Dampfstrahlreinigung; die erste Kennziffer 6 steht für staubdicht. Der Hersteller führt für dieses Modell IP 69k (DIN 40050-9) sowie NEMA 1, 3, 4, 6, 12 und 13 auf. Die Schutzart setzt sachgemäße Montage und einen unbeschädigten Kabelmantel voraus.
Die Versorgungsspannung kommt an die blaue und die braune Ader, die Last liegt in Reihe mit dem Relaiskontakt. Soll die Anlage stoppen, wenn der Sensor belegt ist, verwenden Sie die schwarzen Adern 1 und 3. Soll sie starten, wenn der Sensor belegt ist, nehmen Sie die Adern 1 und 4. Beachten Sie den Hinweis des Herstellers: bei anliegender Versorgungsspannung und belegtem Sensor steht das interne Relais auf NC, Ader 1 und 4 sind verbunden.
Der Hersteller beschreibt die Serie als ausgelegt für die Erkennung von Futter, Getreide und Feststoffen in Tanks, Silos und Behältern. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein.
Zwei Trimmer verändern zwei Parameter, welche das sind, hängt vom Modell ab. Möglich sind Empfindlichkeit, Ein- oder Abschaltverzögerung und der MaxRunTimer mit den drei Stellungen Aus, Periode 1 und Periode 2. Welche Funktionen Ihr Exemplar hat, steht auf dem Produktetikett.
Der DOL 44RG hat ein M30-Gewinde. Er wird in eine Bohrung mit 30 mm Durchmesser gesetzt und mit den mitgelieferten Kontermuttern festgezogen. Mindestens 10 mm des Sensorendes müssen frei liegen. Das „G“ in der Modellbezeichnung steht beim Hersteller für Gewinde.
Er arbeitet mit 20 bis 280 V AC oder DC bei 47 bis 63 Hz. Der Relaisausgang ist ein Wechsler und schaltet bei 250 V AC maximal 5 A ohmsch und 2 A induktiv. Der Mindeststrom über den Relaiskontakt liegt bei 100 mA bei 12 V DC. Relaiskontakte und Versorgungsspannung sind galvanisch getrennt, geprüft mit 4 kV AC.
