DOL Sensors

DOL 45R-G Kapazitiver Sensor mit Gewinde, Zeitverzögerung, 90–250 V | 100751

SKU: ART-K1-A4
(0)
Vorrätig - 4 Artikel verfügbar
✓ M30-Gewinde – schnelle, flanschlose Montage durch Standardbohrungen
✓ Ein- und Abschaltverzögerung bis 240 min – für bewegtes Material und Rührwerke
✓ Relais-Ausgang SPDT, 5 A / 250 V AC – direkte Ansteuerung von Lasten und Steuerungen
109,95 € inkl. MwSt.
Versandkosten: 5,95 € (DE) · Gratis ab 199 €
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
0.287 kg
Versand Mo · Lieferung ca. 11.06. – 15.06.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Sie brauchen Hilfe? Wir sind für Sie da.

E-Mail (+49) 0156 78 71 32 66

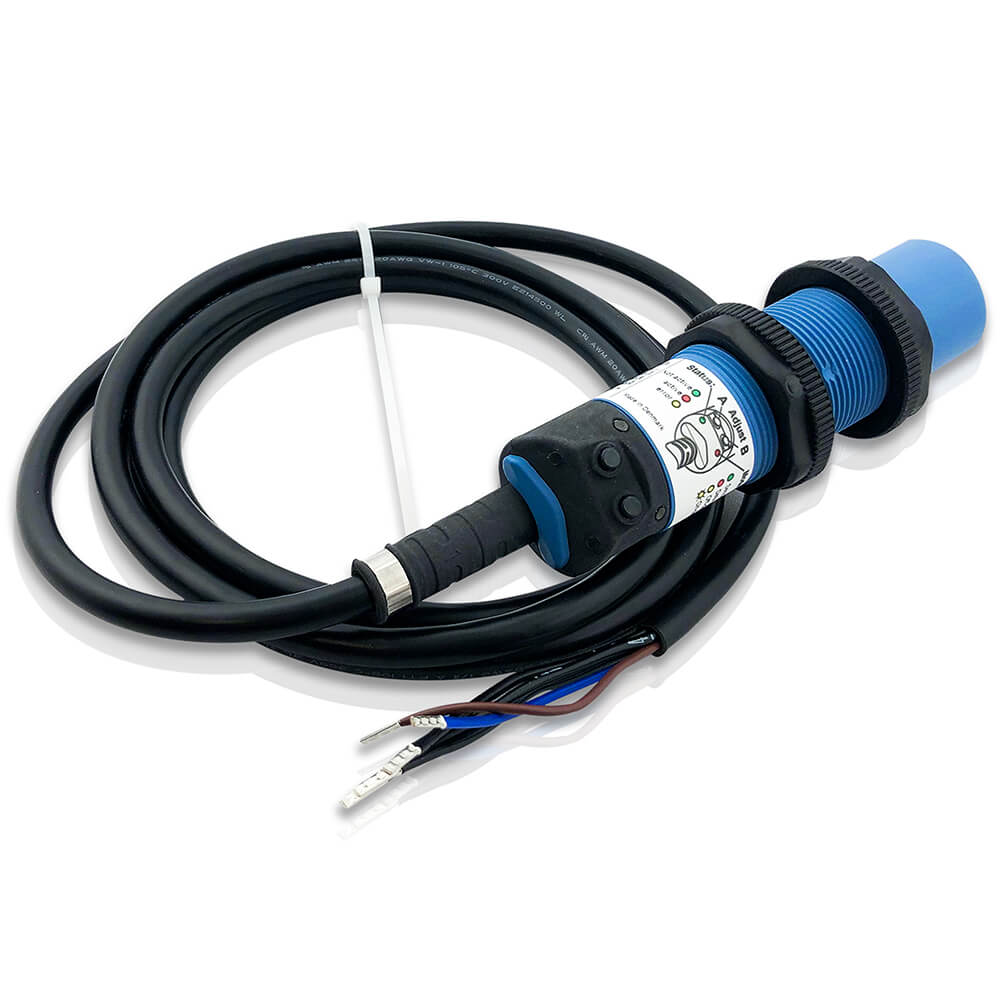

Der DOL 45R-G ist ein kapazitiver Näherungssensor von dol-sensors A/S mit M30-Gewinde und einstellbarer Ein- und Abschaltverzögerung. Die Gewindeausführung erlaubt eine schnelle, flanschlose Montage durch Standardbohrungen – mit Kontermutter lässt sich der Sensor stufenlos in der Eindringtiefe justieren. Typische Einsatzbereiche sind Futtersilos, Mischer und Flüssigkeitstanks in der Tierhaltung.

Die einstellbare Ein- und Abschaltverzögerung zwischen 0,5 und 10 Sekunden macht den Sensor besonders für Anwendungen mit bewegtem Material geeignet – etwa in Rührwerken, bei pulsierendem Materialfluss oder zur Vermeidung von Fehlschaltungen durch Erschütterungen. Schaltabstand und Verzögerungszeiten werden über drei Trimmer individuell angepasst.

Der Relais-Ausgang (SPDT, Wechsler NO+NC) schaltet Lasten bis 5 A bei 250 V AC und steuert Schütze, Ventile und Motoren direkt an. Der Sensor arbeitet mit einer Netzspannung von 90–250 V AC und benötigt keine separate Steuerspannung. Die Schutzart IP67 nach IEC 60529 schützt gegen Staub und zeitweiliges Untertauchen.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Die Schutzart IP67 nach IEC 60529 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. IP67 ist nicht gleichwertig mit IP69k – für Hochdruckreinigung ist dieser Sensor nicht freigegeben.

Nicht zur Erfassung von Metallen unter hoher Dämpfung geeignet. Bei abweichenden Medien ist der Schaltabstand per Trimmer anzupassen oder das Hersteller-Datenblatt zu Rate zu ziehen.
  • Typ Kapazitiver Näherungssensor
  • Sensorprinzip Kapazitiv
  • Funktion Füllstandsgrenzschalter mit Ein- und Abschaltverzögerung
  • Signaltyp Schaltend (Relais)
  • Erfassbare Medien Feststoffe, Schüttgut, Granulate, Futter, Getreide, Flüssigkeiten
  • Schaltabstand 0–15 mm, einstellbar
  • Hysterese 4–10 %
  • Schaltfrequenz 1 Hz
  • Verzögerungstyp Ein- und Abschaltverzögerung (3 Trimmer)
  • Verzögerungsbereich 0 s – 240 min, einstellbar (Werkseinstellung: 30 s)
  • Betriebsspannung 90–250 V AC, 50–60 Hz
  • Leistungsaufnahme max. 2 VA
  • Ausgangssignal Relais SPDT (Wechsler NO+NC)
  • Schaltleistung 5 A bei 250 V AC (cos φ=1), 2 A bei cos φ=0,8, 0,35 A bei cos φ=0,4
  • Ausgangsanzeige LED gelb (Ausgang), LED grün (Betrieb)
  • Anschlussart Festkabel, 1,5 m, 5 × 0,75 mm²
  • Gehäusemaße 110 × Ø 30 mm (M30-Gewinde)
  • Gehäusematerial Thermoplastisches Kunststoffgehäuse, M30-Gewinde
  • Montageart M30-Gewindemontage mit Kontermutter
  • Schutzart IP67 nach IEC 60529
  • Betriebstemperatur −20 °C bis +70 °C
  • Lagertemperatur −30 °C bis +85 °C
  • Zulassungen CE, UL, C-UL

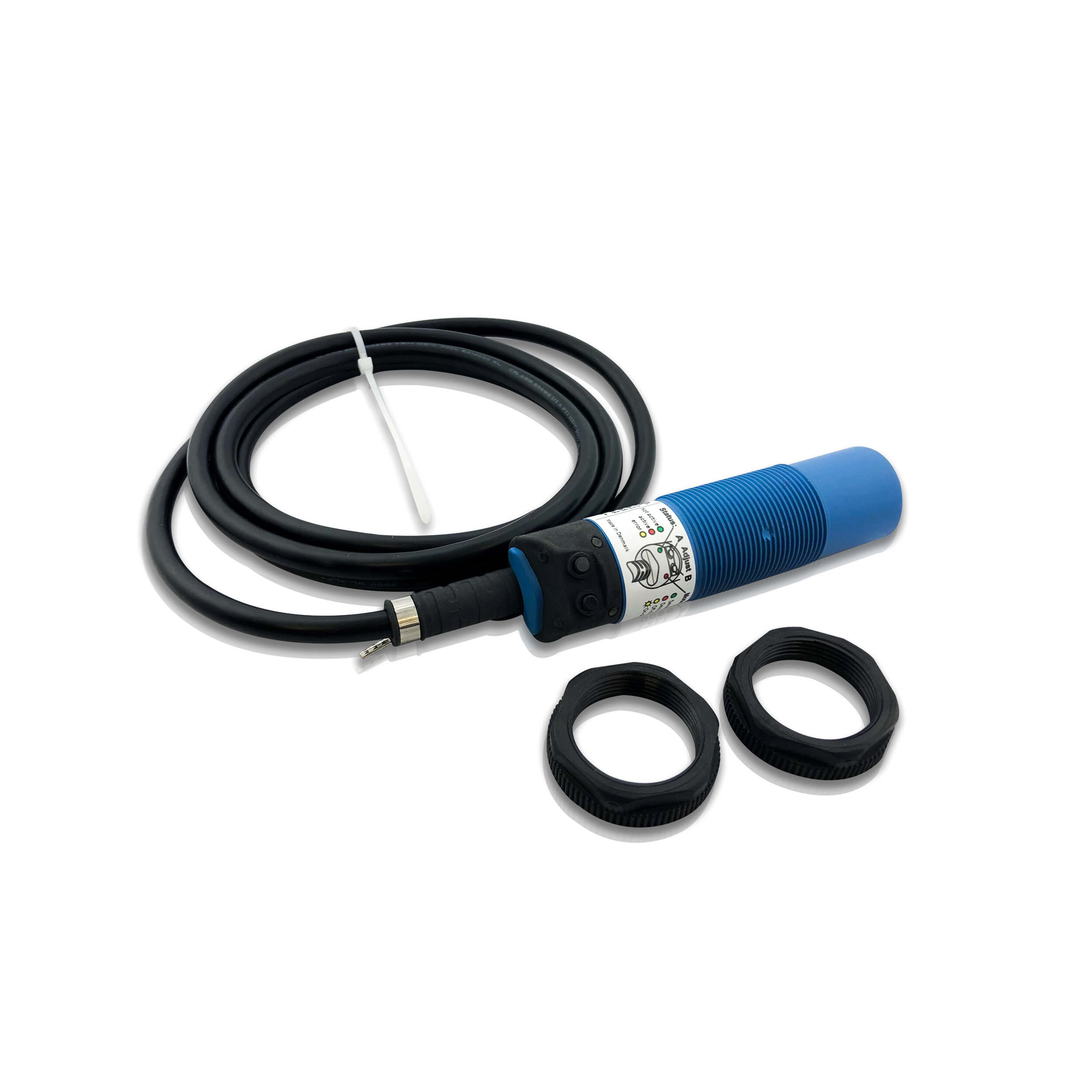

  • - 1× DOL 45R-G kapazitiver Näherungssensor mit M30-Gewinde (Modell 100751), 2× Kontermutter

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark
