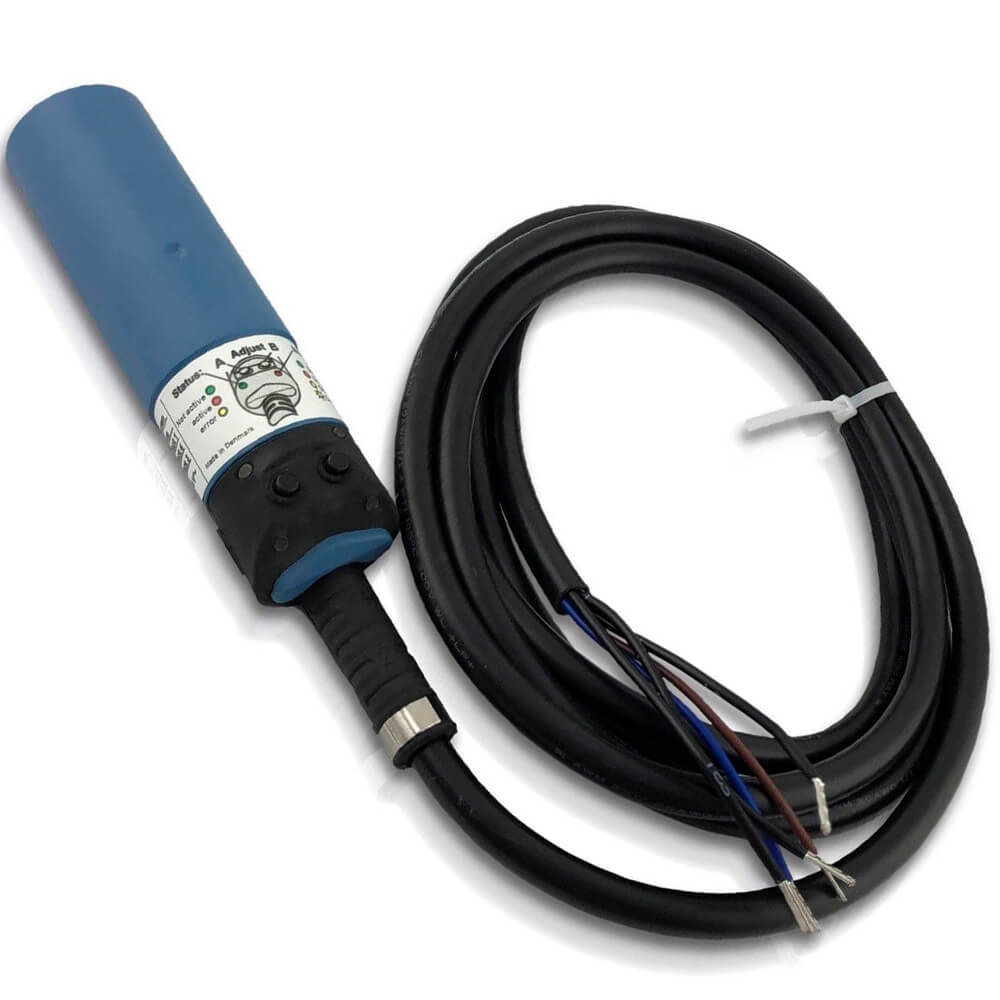

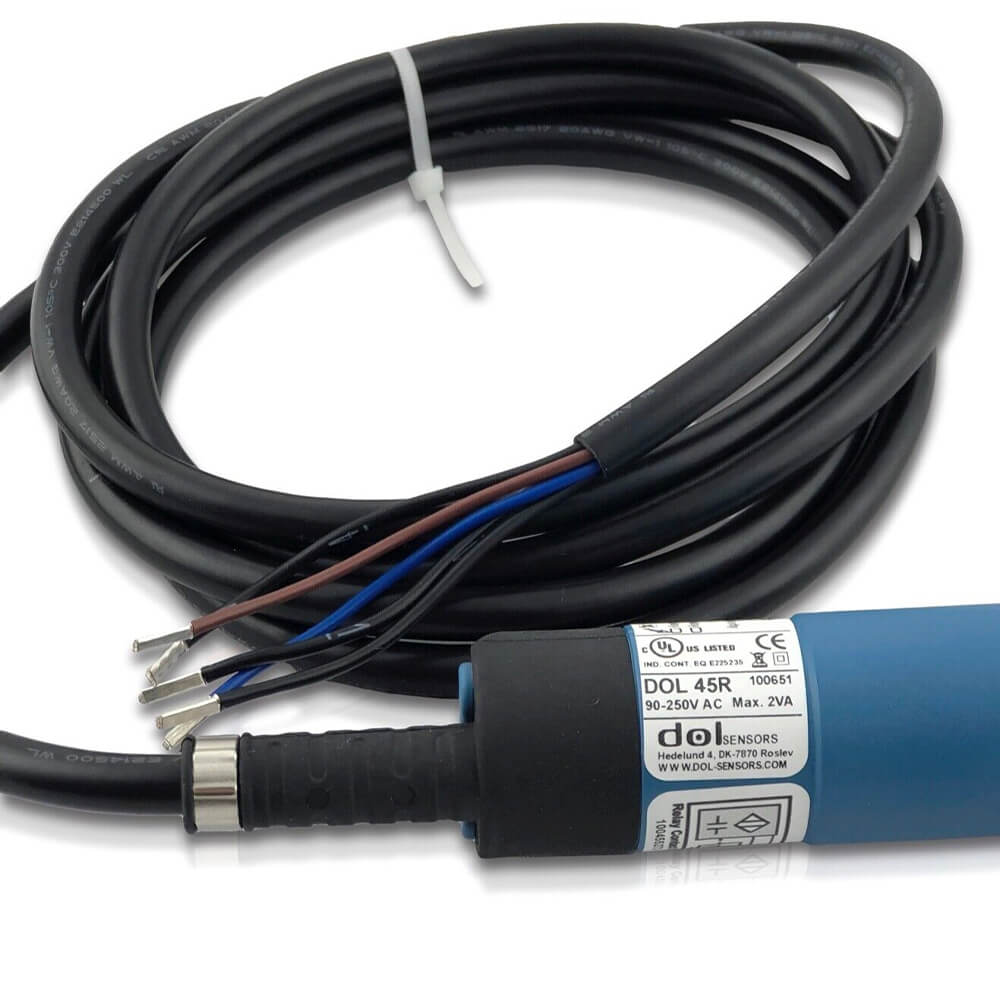

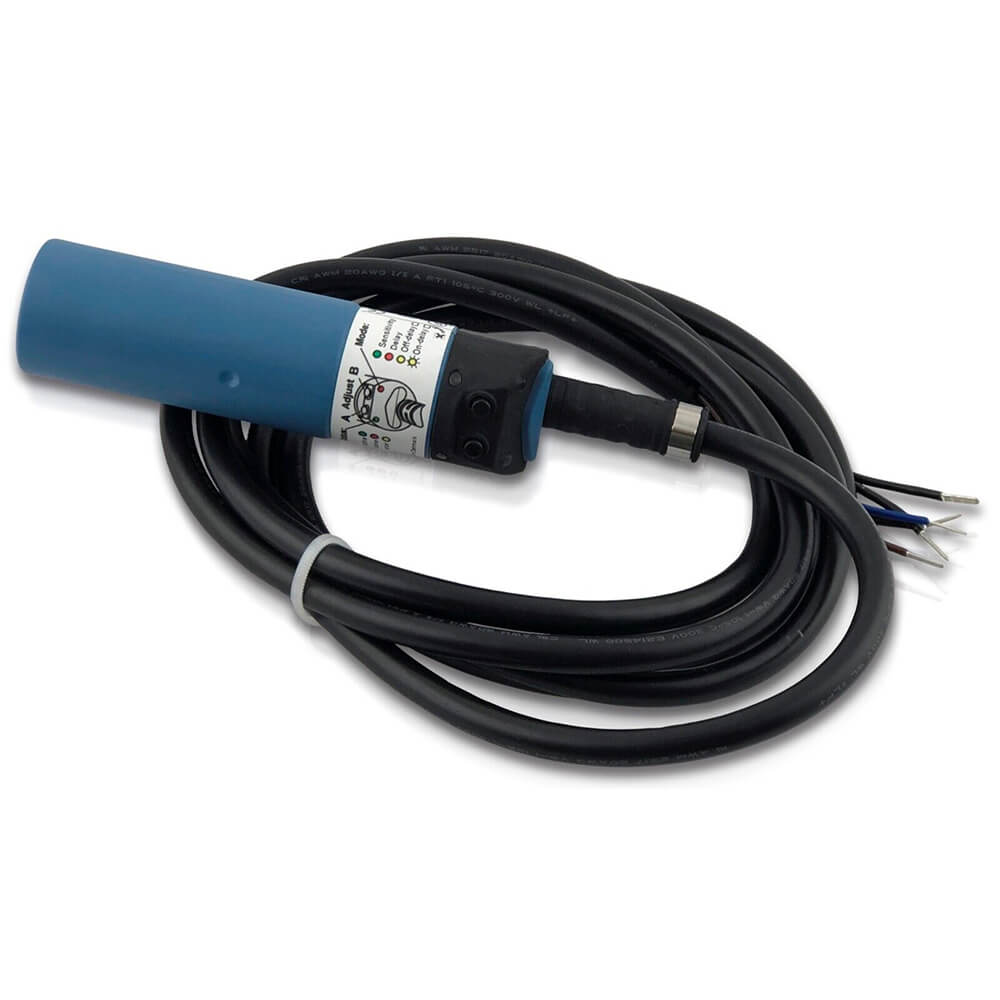

DOL 45R Kapazitiver Sensor mit Zeitverzögerung, 90–250 V AC | 100651
✓
Ein- und Abschaltverzögerung bis 240 min – flexibel für bewegtes Material, Rührwerke und Mischer
✓
Relais-Ausgang SPDT, 5 A / 250 V AC – direkte Ansteuerung von Lasten und Steuerungen
✓
Schutzart IP67 nach IEC 60529 – geschützt gegen Staub und zeitweiliges Untertauchen
Regulärer Preis
109,94 €
inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 €
Artikelgewicht 0.28 kg
bis 1 kg 2,95 €
·
über 1 kg 5,95 €
·
ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand heute · Lieferung ca. 06.11. – 10.11.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
Der DOL 45R ist ein kapazitiver Näherungssensor von dol-sensors A/S mit einstellbarer Ein- und Abschaltverzögerung. Als volle Ausstattungsvariante der DOL 40-Serie vereint er die Flexibilität beider Verzögerungsrichtungen und eignet sich damit für anspruchsvolle Füllstandsanwendungen mit bewegtem Material – etwa in Rührwerken, Mischern, pulsierendem Materialfluss oder zur Vermeidung von Fehlschaltungen durch Erschütterungen.
Das glatte Kunststoffgehäuse mit 30 mm Durchmesser wird an der Behälterwand montiert. Der Sensor erkennt Füllstände durch Kunststoff hindurch und kann dadurch außerhalb des Produkts positioniert werden – das schützt vor Abrasion und erleichtert die Reinigung. Schaltabstand sowie Ein- und Abschaltverzögerung werden über drei Trimmer individuell angepasst.
Der Relais-Ausgang (SPDT, Wechsler NO+NC) schaltet Lasten bis 5 A bei 250 V AC und steuert Schütze, Ventile und Motoren direkt an. Zwei LEDs zeigen Betriebsspannung und Ausgangsstatus an. Die Schutzart IP67 nach IEC 60529 schützt gegen Staub und zeitweiliges Untertauchen.
- Produkttyp Kapazitiver Näherungssensor
- Sensorprinzip
- Funktion
- Signaltyp
- Erfassbare Medien
- Schaltabstand
- Hysterese
- Schaltfrequenz
- Verzögerungstyp
- Verzögerungsbereich
- Betriebsspannung
- Leistungsaufnahme
- Ausgangssignal
- Schaltleistung
- Ausgangsanzeige
- Anschlussart
- Gehäusemaße
- Gehäusematerial
- Montageart
- Schutzart
- Betriebstemperatur
- Lagertemperatur
- Zulassungen
- Gebrauchsanweisungen & Datenblätter
- -
Häufige Fragen zu DOL Näherungssensoren
Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
Die Technical Information der DOL 40R-Serie weist IP67 aus. IP67 nach IEC 60529 steht für staubdicht und zeitweiliges Untertauchen. Die Prüfung gegen Hochdruck- und Dampfstrahl ist Gegenstand von IP69K nach DIN 40050-9 — diese Schutzart weist der Hersteller für die 40R-Serie nicht aus. Reinigen Sie diese Sensoren deshalb nicht mit dem Hochdruckreiniger.
Die Versorgungsspannung kommt an die blaue und die braune Ader, die Last liegt in Reihe mit dem Relaiskontakt. Soll die Anlage stoppen, wenn der Sensor belegt ist, verwenden Sie die schwarzen Adern 1 und 3. Soll sie starten, wenn der Sensor belegt ist, nehmen Sie die Adern 1 und 4. Beachten Sie den Hinweis des Herstellers: bei anliegender Versorgungsspannung und belegtem Sensor steht das interne Relais auf NC, Ader 1 und 4 sind verbunden.
Mindestens 10 mm des Sensorendes müssen frei liegen. Diese Angabe steht wörtlich in den Montageanleitungen des Herstellers. Planen Sie Bohrung und Wandstärke entsprechend.
Der Hersteller beschreibt die Serie als ausgelegt für die Erkennung von Futter, Getreide und Feststoffen in Tanks, Silos und Behältern. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein.
Rot heißt: der Sensor ist belegt. Grün heißt: der Sensor ist frei. Gelb zeigt einen Fehler an. Blinkt eine LED, läuft gerade eine Zeitverzögerung.
Der DOL 45R hat zusätzlich zur Abschaltverzögerung eine Einschaltverzögerung. Die Zeit startet, sobald der Sensor belegt wird. Läuft sie ab, schaltet das Relais. Zurück schaltet es erst, wenn der Sensor wieder frei ist. Das ist sinnvoll, wenn kurzzeitige Belegungen nicht zu einer Schaltung führen sollen — etwa bei Rührwerken oder pulsierendem Materialfluss.
Die Einstellung läuft über zwei Taster in drei Schritten. Zuerst die Empfindlichkeit, dann die Verzögerungszeit, dann die Richtung. Im dritten Schritt — die LED leuchtet gelb — wählen Sie mit A oder B zwischen verzögertem Einschalten und verzögertem Ausschalten. A und B gleichzeitig schließt die Einstellung ab. Die Verzögerung ist von 0 bis 240 Minuten einstellbar, ab Werk sind 30 Sekunden gesetzt.
Diese Ausführung hat ein glattes Gehäuse mit 30 mm Durchmesser und 110 mm Länge. Der Hersteller sieht dafür eine besondere Verschraubung vor, die als Zubehör unter der Artikelnummer 140107 geführt wird. Mindestens 10 mm des Sensorendes müssen frei liegen. Wenn Sie eine Gewindemontage brauchen, ist der DOL 45R-G die passende Variante — gleiche Funktion, aber mit M30-Gewinde.
