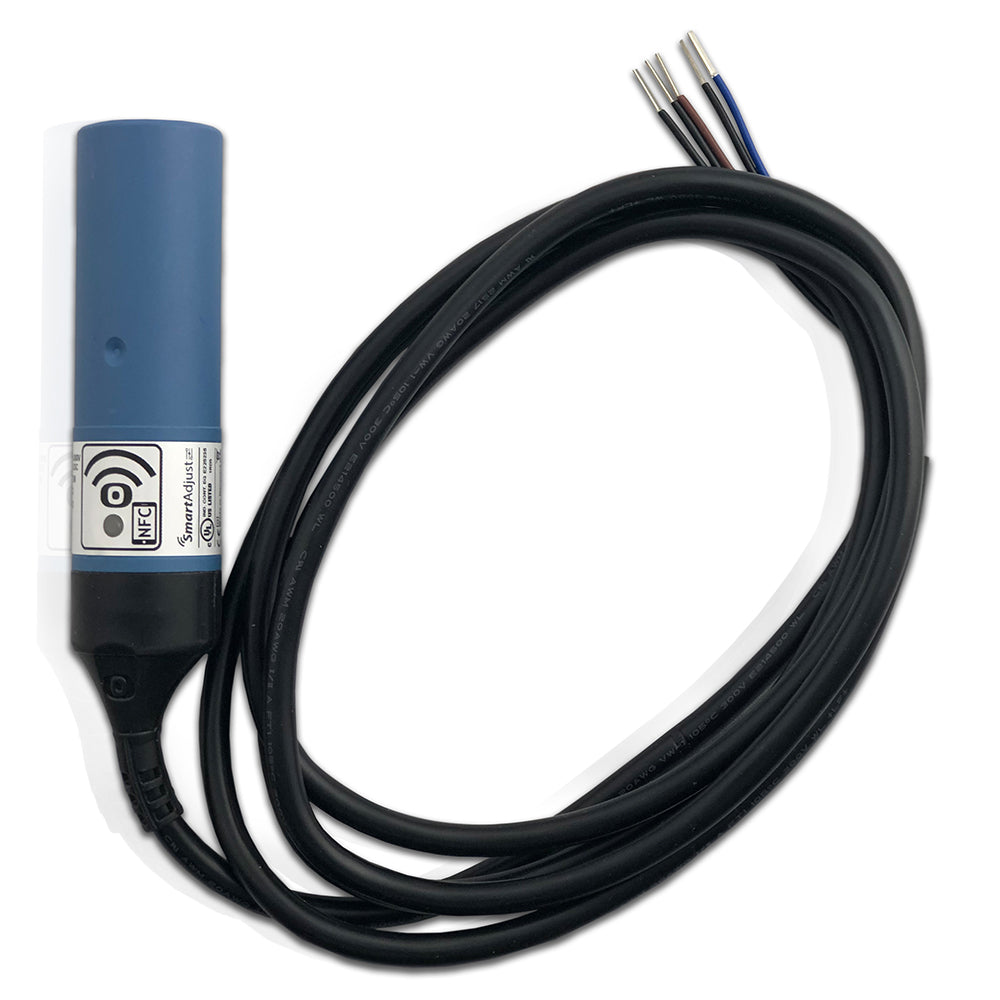

iDOL 44R kapazitiver Sensor mit NFC-Kennzeichnung am Gehäuse und aufgerolltem Anschlusskabel
Infografik zum iDOL 44R, Bildtext „Unempfindlich gegenüber Störsignalen“, „Schutz vor Flüssigkeiten – IP69K Schutzklasse“ und „Mehr Parameter als herkömmliche Sensoren“

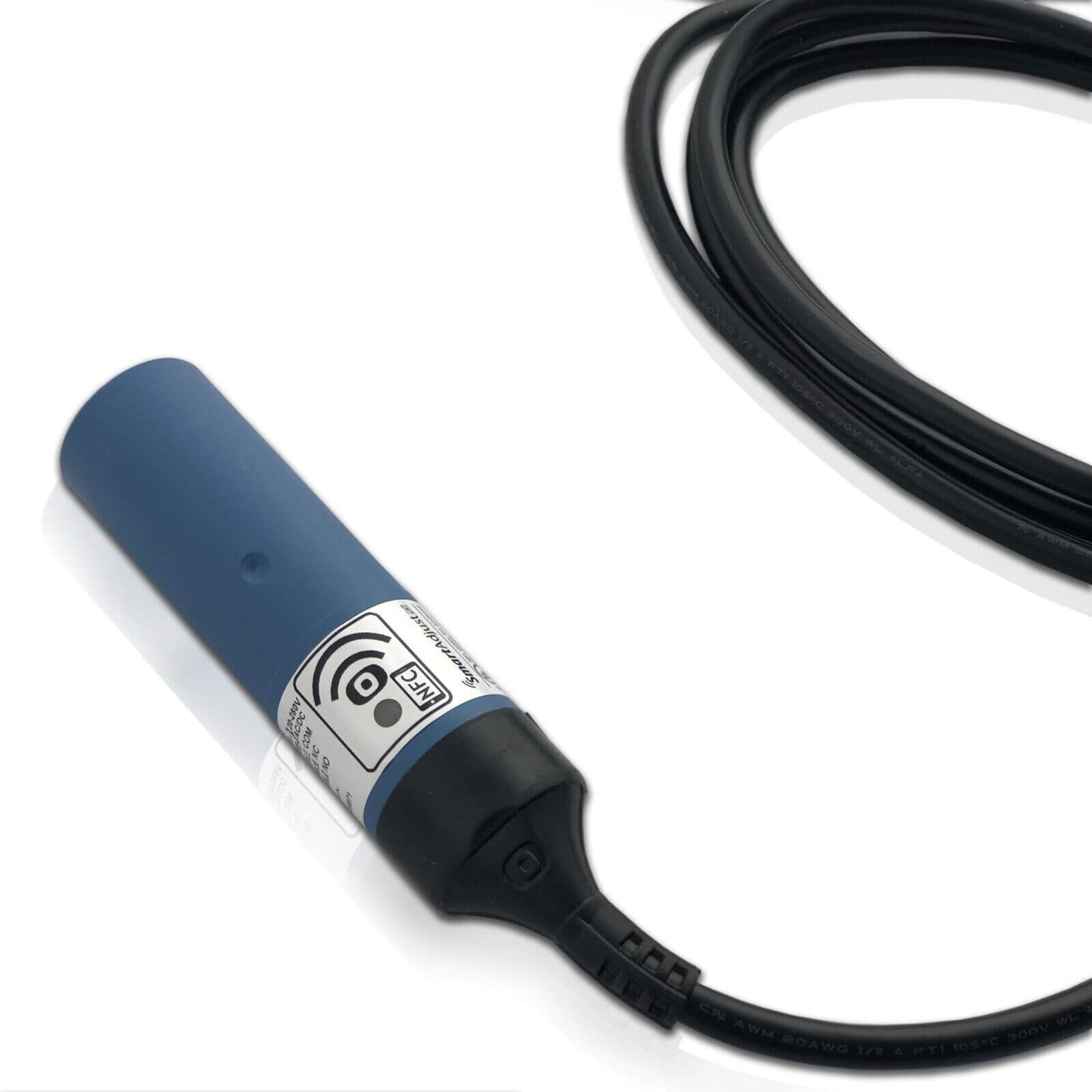

iDOL 44R kapazitiver Sensor, Ansicht von schräg oben mit NFC-Kennzeichnung und Anschlusskabel
iDOL 44R kapazitiver Sensor mit NFC-Kennzeichnung am Gehäuse und aufgerolltem Anschlusskabel
Infografik zum iDOL 44R, Bildtext „Unempfindlich gegenüber Störsignalen“, „Schutz vor Flüssigkeiten – IP69K Schutzklasse“ und „Mehr Parameter als herkömmliche Sensoren“
iDOL 44R kapazitiver Sensor, Ansicht von schräg oben mit NFC-Kennzeichnung und Anschlusskabel
DOL Sensors

iDOL 44R Smarter kapazitiver Sensor mit NFC-App, 20–280 V | 100640

SKU: ART-K1-A8
(0)
Nur noch 4 übrig
Nur noch wenige verfügbar – jetzt bestellen!
✓ NFC-Konfiguration per SmartAdjust-App – Einstellung ohne Werkzeug, auch bei verbautem Sensor
✓ MaxRun-Timer 1–7.200 s – automatische Abschaltung bei Materialstau oder Leerlauf
✓ Schutzart IP69k nach DIN 40050-9 – geprüft gegen Staub und Hochdruckreinigung
109,94 € inkl. MwSt.
Versandkosten: ab 2,95 € (DE) · Gratis ab 199 € Artikelgewicht 0.25 kg
bis 1 kg 2,95 € · über 1 kg 5,95 € · ab 199 € gratis
🇦🇹 Österreich: 24,95 € · Gratis ab 250 €
Versand Mo · Lieferung ca. 16.09. – 20.09.
Mo–Fr bis 13:00 Uhr bestellt = i.d.R. Versand am selben Werktag
Unsere Zahlungsarten
  • American Express
  • Apple Pay
  • EPS
  • Google Pay
  • Klarna
  • Maestro
  • Mastercard
  • PayPal
  • Shop Pay
  • Visa

Der iDOL 44R ist die intelligente Variante der DOL 44-Serie von dol-sensors A/S – ein kapazitiver Näherungssensor, der sich kontaktlos per Smartphone konfigurieren lässt. Über die SmartAdjust-App und NFC-Verbindung werden Empfindlichkeit, Ein- und Abschaltverzögerung sowie ein zusätzlicher MaxRun-Timer direkt am Sensor eingestellt – ohne Schraubendreher, ohne Trimmer, ohne Öffnen des Gehäuses. Das vereinfacht die Wartung in schwer zugänglichen Einbausituationen erheblich.

Der MaxRun-Timer schaltet den Ausgang nach einer einstellbaren Maximaldauer von 1 bis 7.200 Sekunden automatisch ab – nützlich als Sicherheitsfunktion bei verklemmten Materialflüssen oder leerlaufenden Förderschnecken. Der Sensor erkennt Füllstände durch Kunststoff hindurch und kann dadurch außerhalb des Produkts montiert werden, was vor Abrasion schützt und die Reinigung erleichtert.

Der integrierte Relais-Ausgang (SPDT, Wechsler NO+NC) schaltet Lasten bis 5 A bei 250 V AC und steuert Schütze, Ventile und Motoren direkt an. Eine rote LED zeigt den aktuellen Sensorstatus an. Die Schutzart IP69k nach DIN 40050-9 (NEMA 1, 3, 4, 6, 12, 13) ist für Anwendungen mit Hochdruckreinigung geprüft. Die Universal-Spannungsversorgung von 20 bis 280 V AC/DC erlaubt den Einsatz in nahezu allen Steuerungsumgebungen.

Nicht für den Einsatz in explosionsgefährdeten Bereichen (ATEX) geeignet.
Die Spannungsversorgung muss vor Installation getrennt werden – der Sensor ist ausschließlich im spannungslosen Zustand zu verdrahten.

Die Schutzart IP69k nach DIN 40050-9 gilt bei sachgemäßer Montage und unbeschädigtem Kabelmantel. Bei direktem Dauerkontakt mit stark alkalischen Medien oder aggressiven Reinigungsmitteln kann die Lebensdauer reduziert sein.

Für die NFC-Konfiguration ist ein Smartphone mit installierter SmartAdjust-App erforderlich. Nicht zur Erfassung von Metallen unter hoher Dämpfung geeignet. Bei abweichenden Medien ist der Schaltabstand per App anzupassen oder das Hersteller-Datenblatt zu Rate zu ziehen.
  • Typ Kapazitiver Näherungssensor
  • Sensorprinzip Kapazitiv, NFC-konfigurierbar
  • Funktion Füllstandsgrenzschalter, App-konfigurierbar
  • Signaltyp Schaltend (Relais)
  • Erfassbare Medien Futter, Getreide und Feststoffe
  • Schaltabstand Einstellbar per SmartAdjust-App (NFC), Werkseinstellung Getreide
  • Hysterese 4–10 %
  • Schaltfrequenz ≥ 5 Hz
  • Verzögerungstyp Ein- und Abschaltverzögerung + MaxRun-Timer (App-gesteuert)
  • Verzögerungsbereich Ein-/Abschaltverzögerung einstellbar per App; MaxRun-Timer 1–7.200 s
  • Betriebsspannung 20–280 V AC/DC, 47–63 Hz
  • Leistungsaufnahme max. 1,5 W
  • Ausgangssignal Relais SPDT (Wechsler NO+NC)
  • Schaltleistung 5 A bei 250 V AC ohmsch, 2 A induktiv; min. 100 mA bei 12 V DC
  • Ausgangsanzeige LED rot (Sensorstatus, Einstellungs-Feedback per Blinkmuster)
  • Anschlussart Festkabel, 2 m, 5 × 0,5 mm² (AWG 20), Kabeltyp UL2517 (max. 10 m verfügbar)
  • Gehäusemaße 138 × Ø 30 mm
  • Gehäusematerial Thermoplastisches Kunststoffgehäuse, glatt
  • Schutzart IP69k nach DIN 40050-9, NEMA 1/3/4/6/12/13
  • Betriebstemperatur −20 °C bis +70 °C (UL 508: −20 °C bis +65 °C)
  • Lagertemperatur −30 °C bis +80 °C
  • Zulassungen CE, UL, C-UL, UL 508
  • - 1× iDOL 44R kapazitiver Näherungssensor mit NFC (Modell 100640)

dol-sensors A/S, Agro Food Park 15, 8200 Aarhus N, Dänemark

Häufige Fragen zu DOL Näherungssensoren

Installation, Wartung und Fehlersuche an elektrischen Betriebsmitteln muss qualifiziertes Personal nach EN 60204-1 und den weiteren geltenden EU-Normen ausführen. Diesen Hinweis führen alle Technical User Guides von dol-sensors gleichlautend. Trennen Sie die Spannungsversorgung, bevor Sie verdrahten.
Nein. In den Herstellerunterlagen ist keine ATEX-Zulassung ausgewiesen. Genannt werden CE, UL und C-UL. Für DOL 12 und DOL 114 führen die Unterlagen gar keine Zulassung auf; für beide liegt eine EU-Konformitätserklärung vor. Setzen Sie die Sensoren deshalb nicht in explosionsgefährdeten Bereichen ein.
IP69k nach DIN 40050-9 ist die Prüfung gegen Hochdruck- und Dampfstrahlreinigung; die erste Kennziffer 6 steht für staubdicht. Der Hersteller führt für dieses Modell IP 69k (DIN 40050-9) sowie NEMA 1, 3, 4, 6, 12 und 13 auf. Die Schutzart setzt sachgemäße Montage und einen unbeschädigten Kabelmantel voraus.
Die Versorgungsspannung kommt an die blaue und die braune Ader, die Last liegt in Reihe mit dem Relaiskontakt. Soll die Anlage stoppen, wenn der Sensor belegt ist, verwenden Sie die schwarzen Adern 1 und 3. Soll sie starten, wenn der Sensor belegt ist, nehmen Sie die Adern 1 und 4. Beachten Sie den Hinweis des Herstellers: bei anliegender Versorgungsspannung und belegtem Sensor steht das interne Relais auf NC, Ader 1 und 4 sind verbunden.
Der Hersteller beschreibt die Serie als ausgelegt für die Erkennung von Futter, Getreide und Feststoffen in Tanks, Silos und Behältern. Für Ihr konkretes Material stellen Sie den Schaltabstand am Sensor ein.
Über die SmartAdjust-App und eine NFC-Verbindung zum Smartphone. Empfindlichkeit, Einschaltverzögerung, Abschaltverzögerung und der MaxRunTimer werden in der App gesetzt — ohne Schraubendreher und ohne das Gehäuse zu öffnen. Eine rote LED zeigt den aktuellen Zustand des Sensors an. Für die Verbindung muss NFC am Smartphone aktiviert sein.
Er begrenzt, wie lange der Ausgang höchstens eingeschaltet bleibt. Beim iDOL 44R ist die Zeit stufenlos von 1 bis 7.200 Sekunden über die SmartAdjust-App einstellbar. Beim DOL 44R ohne App gibt es dafür nur drei Trimmerstellungen: Aus, Periode 1, Periode 2.
Diese Ausführung hat ein glattes Gehäuse mit 30 mm Durchmesser und 138 mm Länge und wird in einer PG36/M40-Verschraubung montiert. Mindestens 10 mm des Sensorendes müssen frei liegen. Es gibt den Sensor auch als iDOL 44RG mit M30-Gewinde; der wird in eine Bohrung mit 30 mm Durchmesser gesetzt und mit den mitgelieferten Kontermuttern festgezogen.
